通过例子来看看西门子编程软件STEP7的使用
一、如何配置硬件

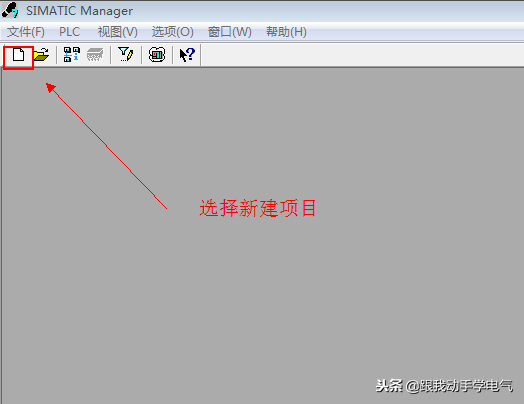

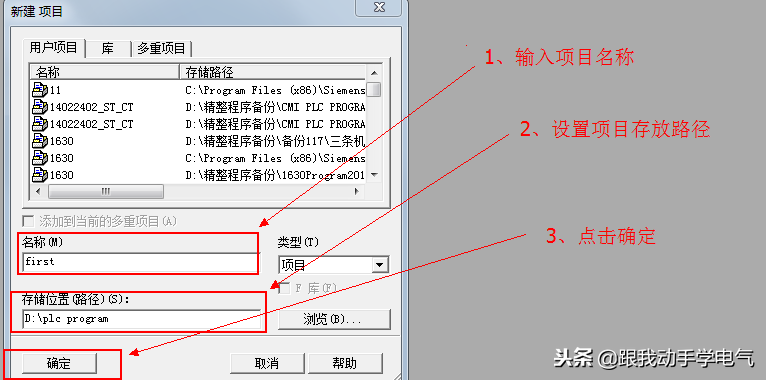

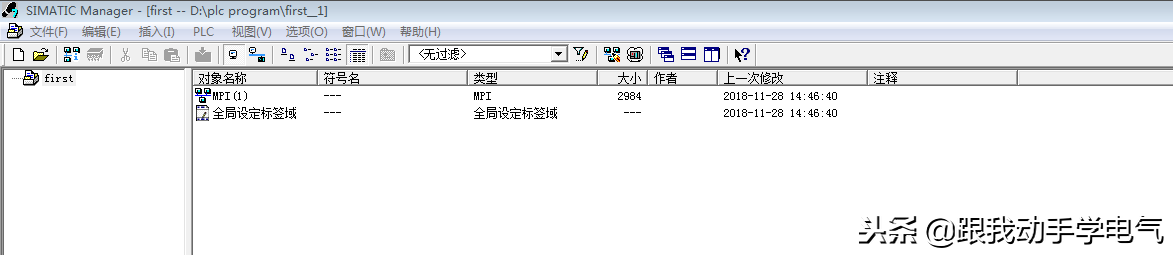

在第一次打开SIMATICMANAGER出现如上图所示的窗口，选择新建项目:如下图所示

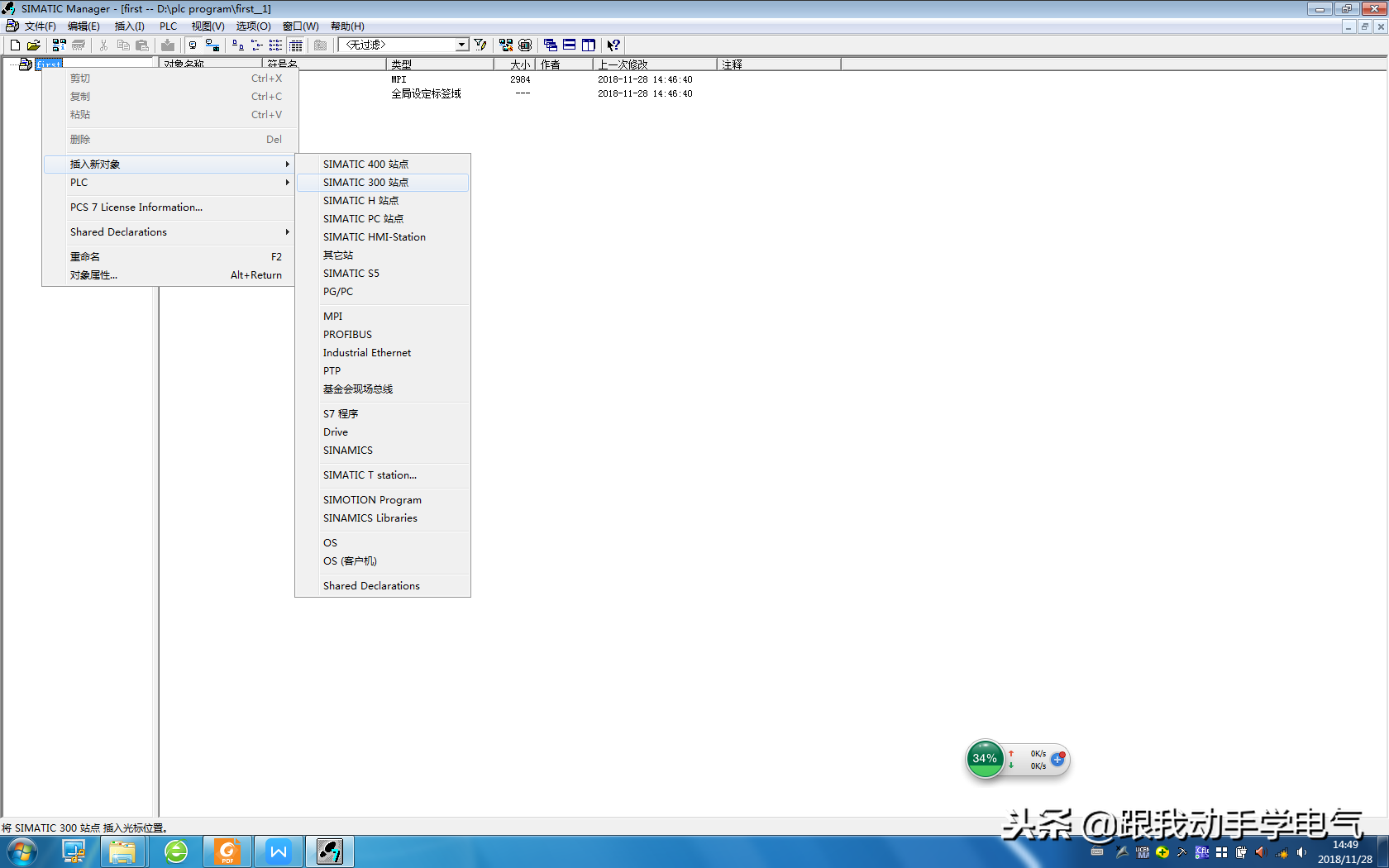

出现如下界面，将多出一个SIMATIC300站点

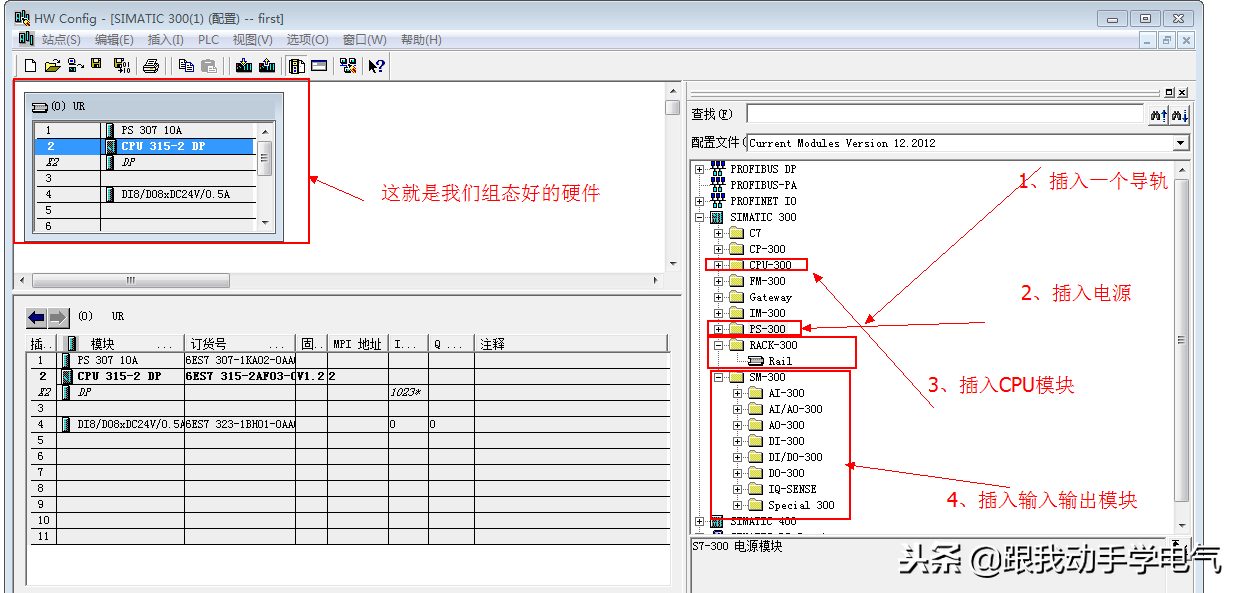

双击300站点，出现如下界面，首先进行硬件组态

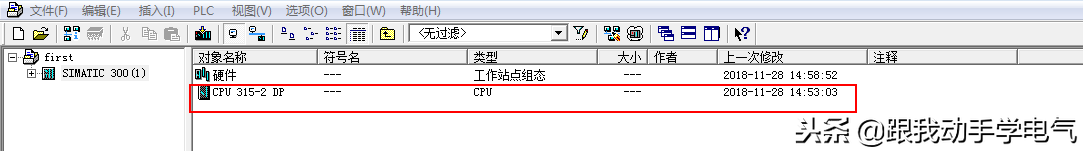

这样我们的硬件就组完了。选择保存编译。CPU出现在编程界面中，我们可以对CPU进行程序编写了。

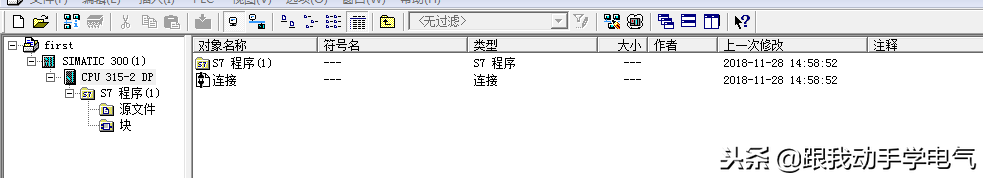

双击上图中315cpu，进入到如下界面

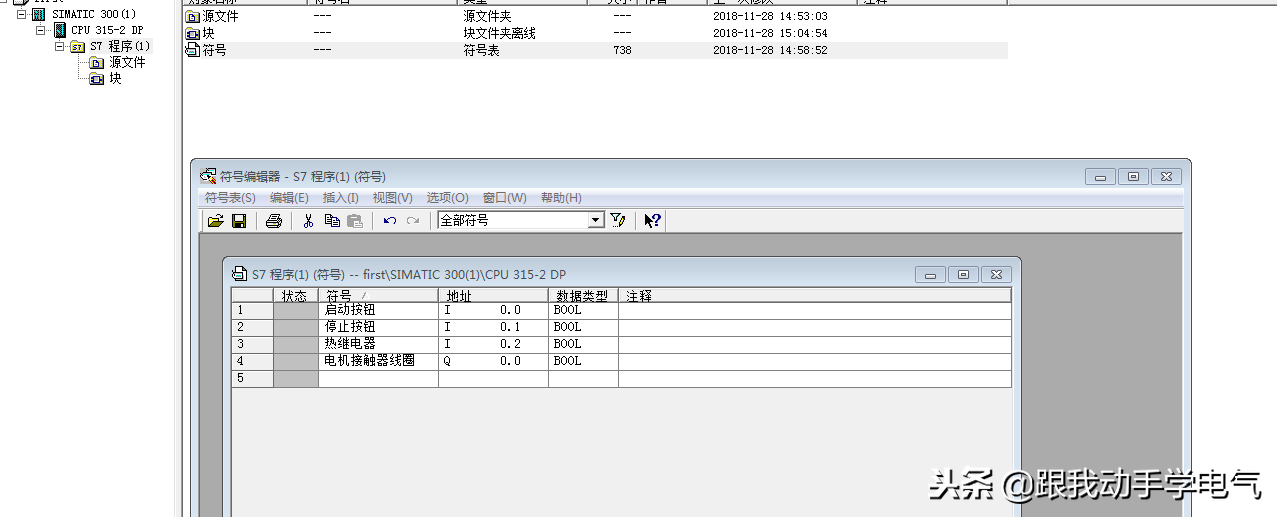

双击程序，首先双击变量表，对所需要的变量进行定义如下图所示

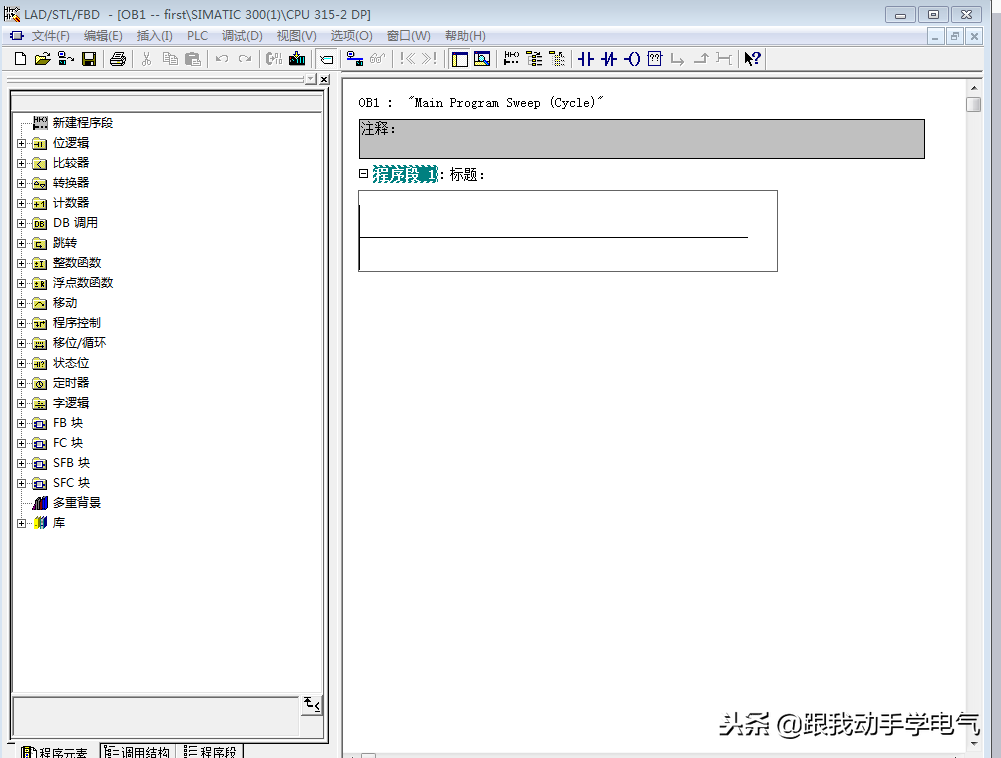

再双击块，进入到OB1中，开始编写程序

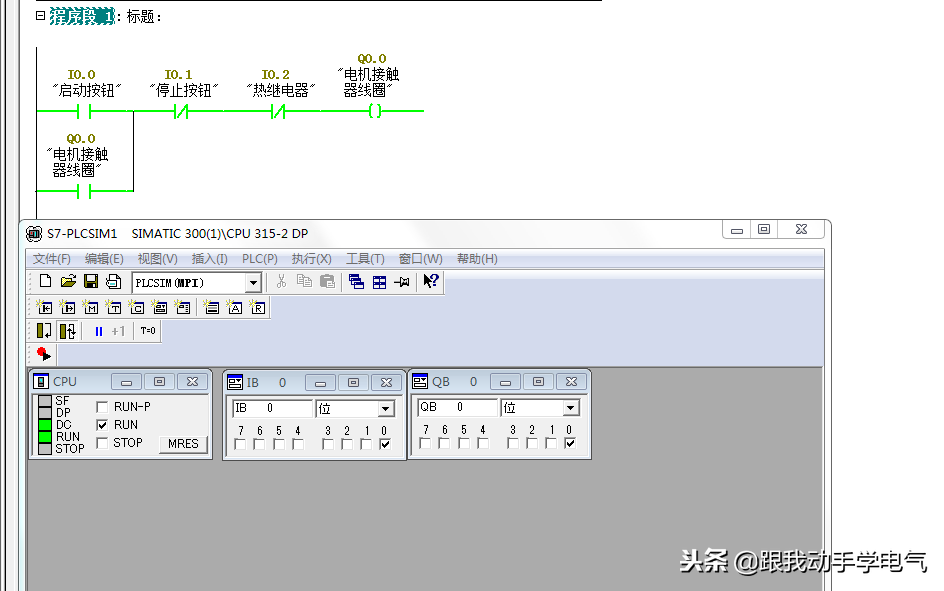

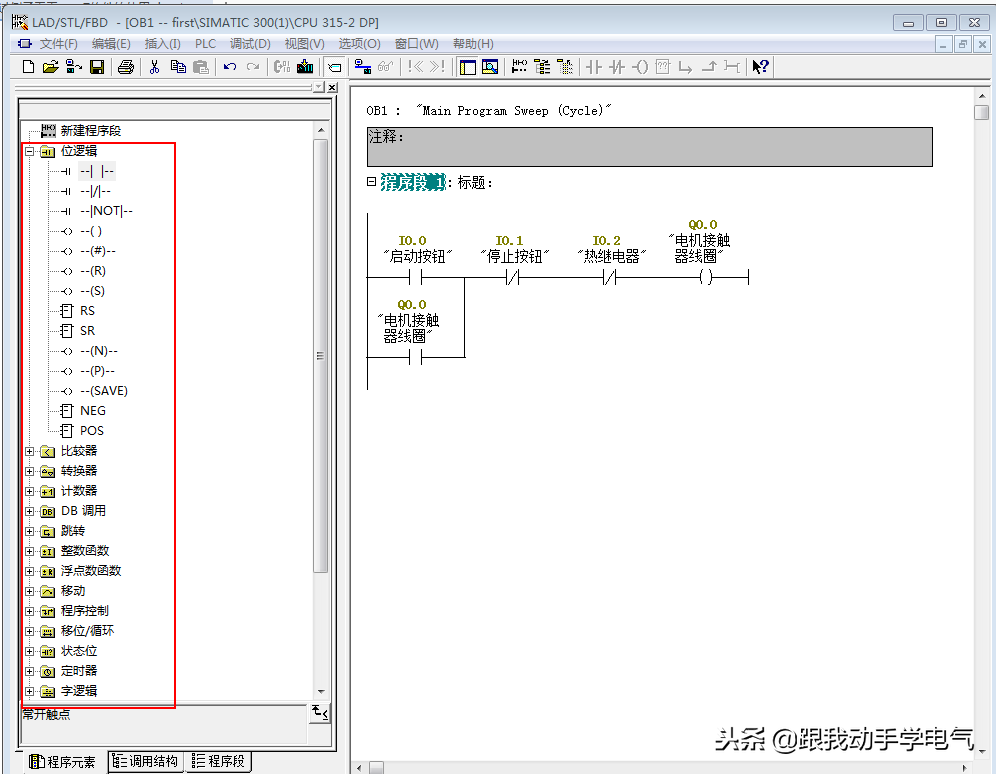

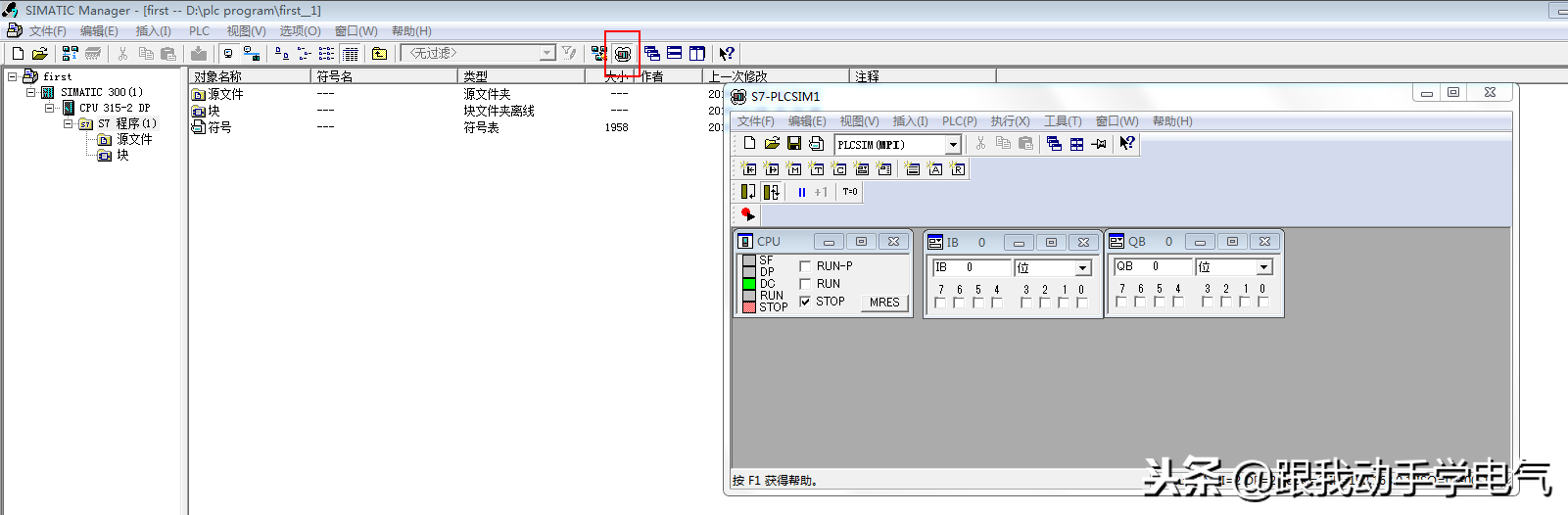

这样一个简单的电机启停控制电路程序就编好了，下面我们开始进行仿真，首先打开仿真器，如下图所示

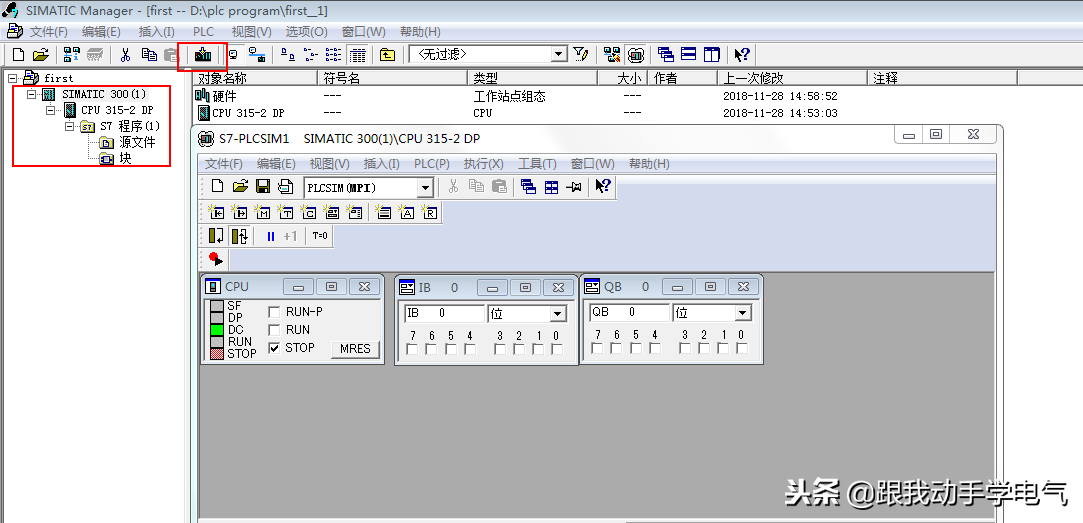

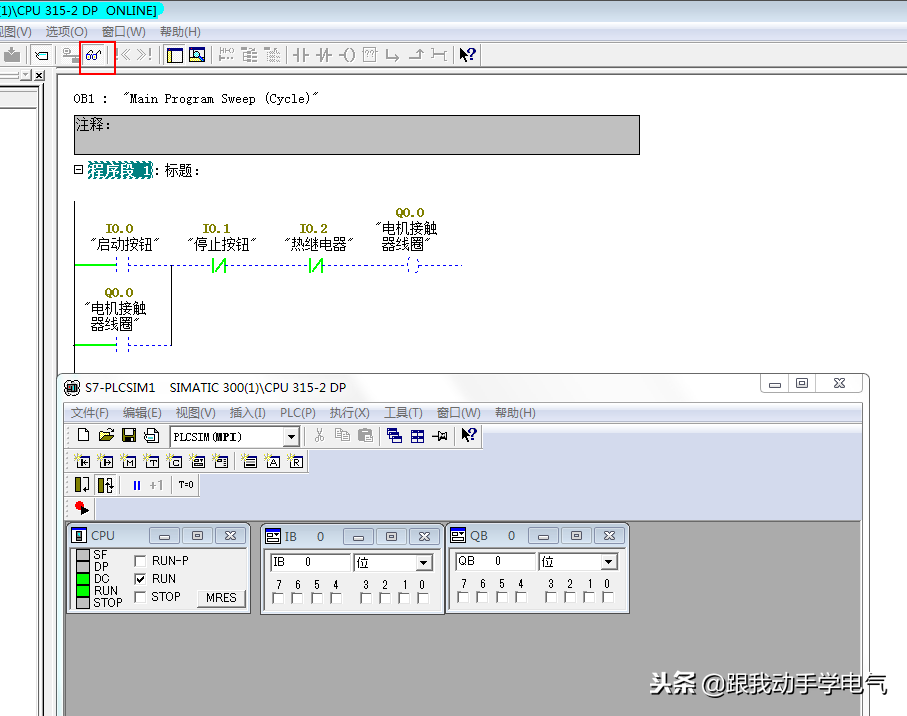

将仿真器选择RUN模式
这样一个项目就介绍完了，是否对软件有了一些了解呢，我后续的文章会持续更新关于西门子的编程方法和指令的应用，希望可以通过我的文章能让你对西门子编程有一定的了解。
