硬件：PLC：三菱Q01CPU，GS2107触摸屏。
PLC只有一个串口，无USB，更无以态网。
目的：方便用于PLC上下载程序（因为唯一的串口用于与触摸屏通信了，不方便用于上下载程序）。
实现方法：
利用触摸屏的USB接口或以态网接口，通过透传功能实现PLC程序上下载。
方法一：利用触摸屏的USB口。
1，触摸屏与PLC通信连接用RS232串口，触摸屏与电脑之间连接用USB。
2，在触摸屏软件上,设置好PLC与触摸屏之间的通信，确保PLC与触摸屏是能通信的。
3，在PLC软件GXWORKS2上的通信设置:

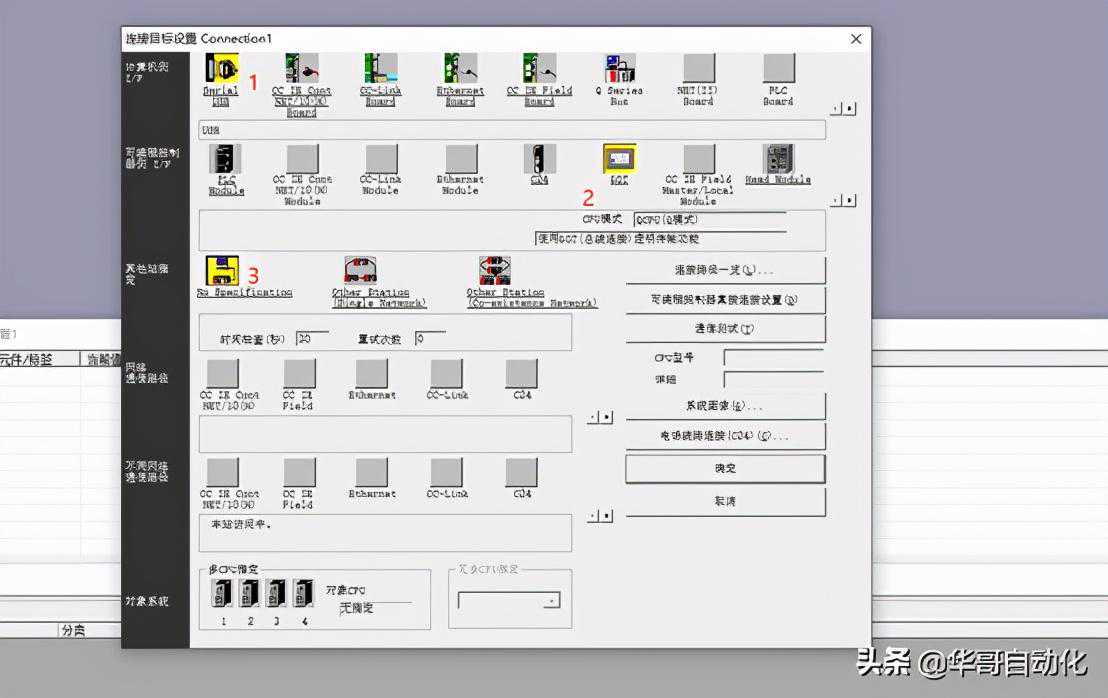

按以下三步设置:

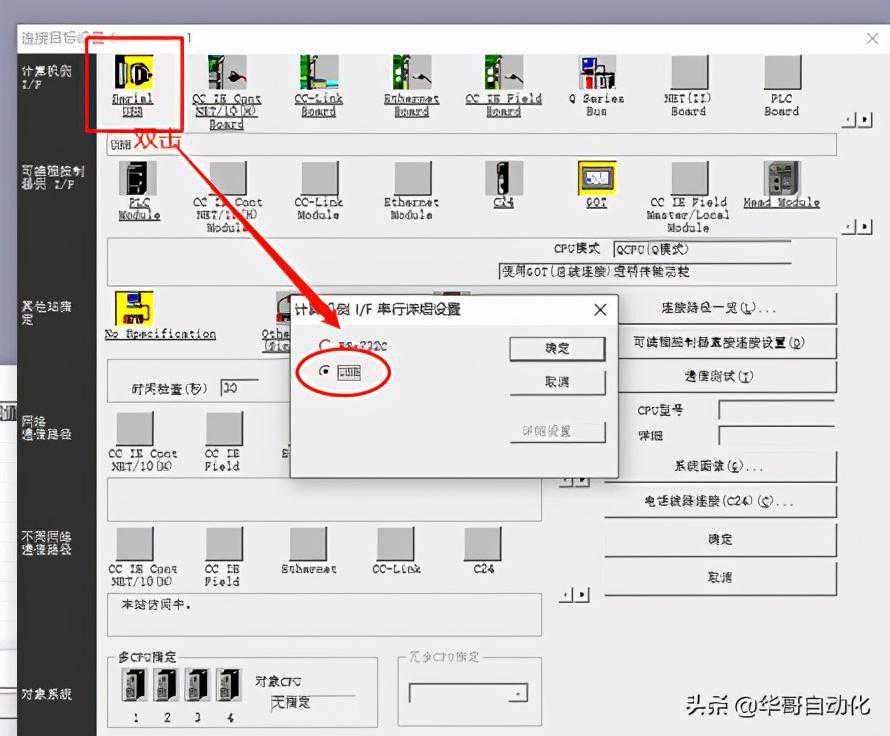

(1)USB设置:
(2)GOT(触摸屏)连接设置:

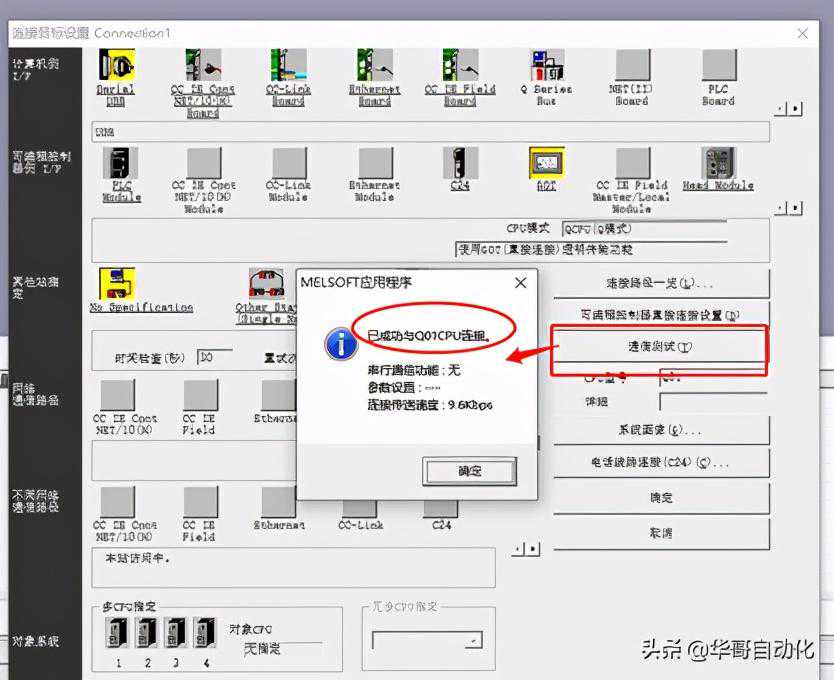

4，测试通信:
方法二:利用触摸屏上的网口实现透传功能:
1,触摸屏与PLC通信连接用RS232串口，与方法一设置一样的.

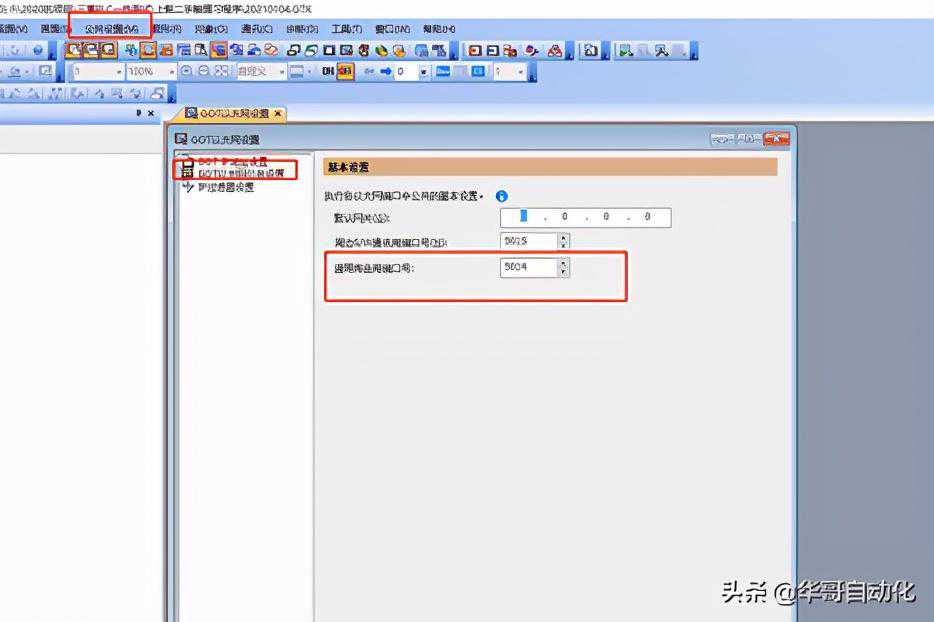

2,触摸屏与电脑之间连接用以态网(注意IP地址的设置与电脑是同一IP段)。注意触摸屏上透传端口号;
3,在PLC软件GXWORKS2上的通信设置:

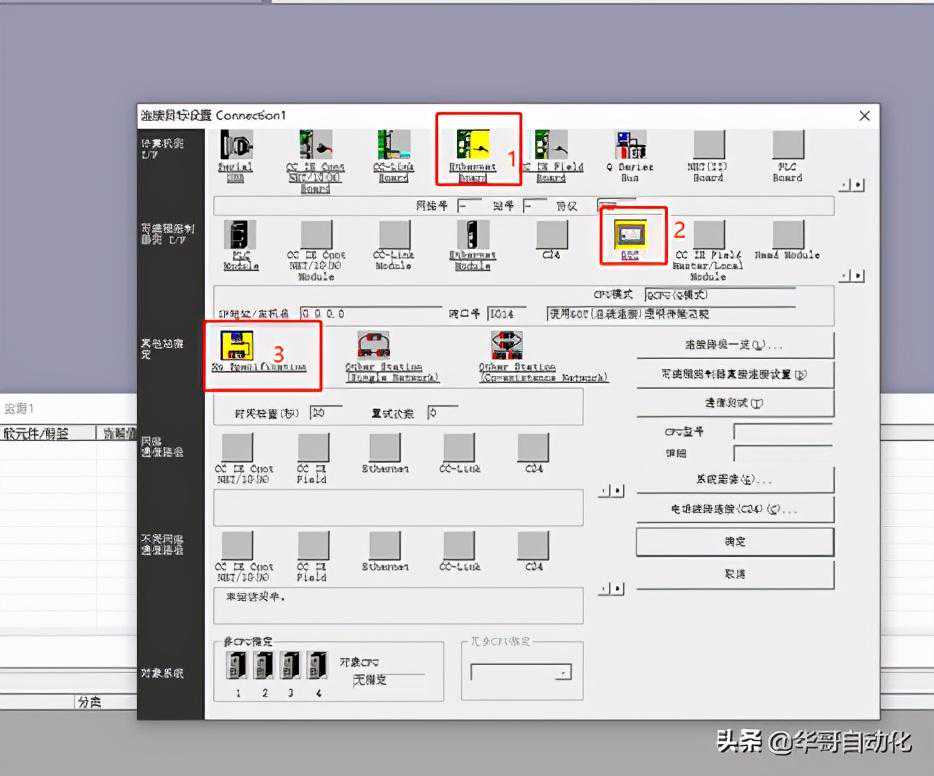

按以下三步设置:
(1)设置计算机侧为以态网

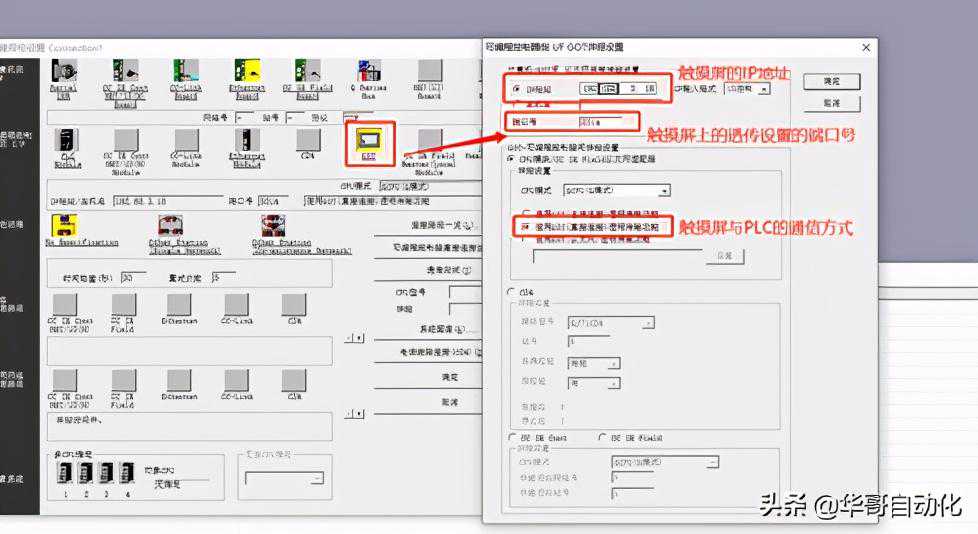

(2)GOT的设置

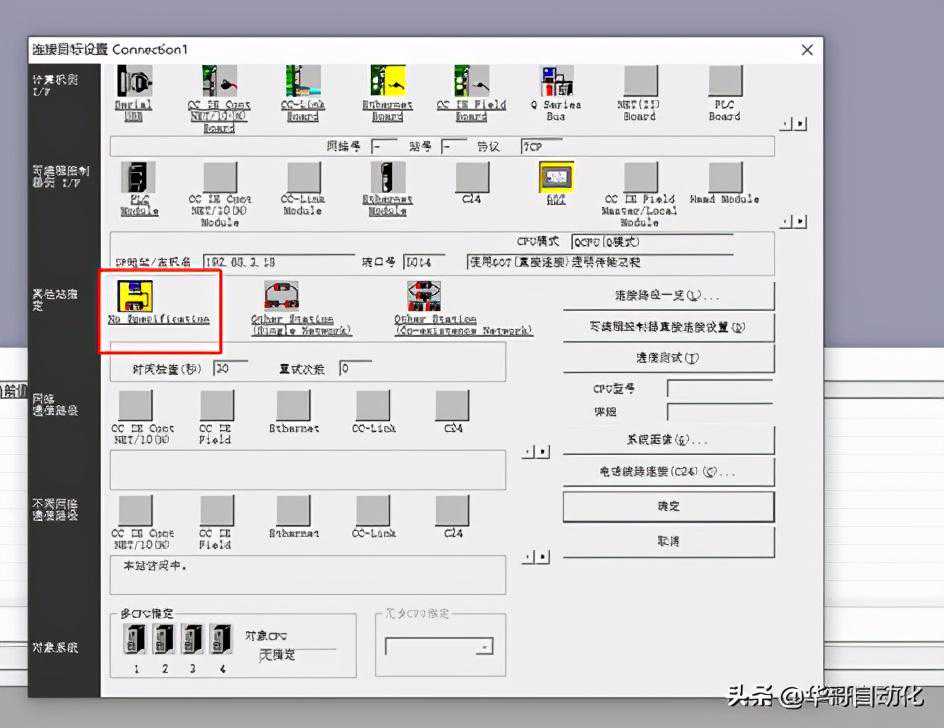

(3)

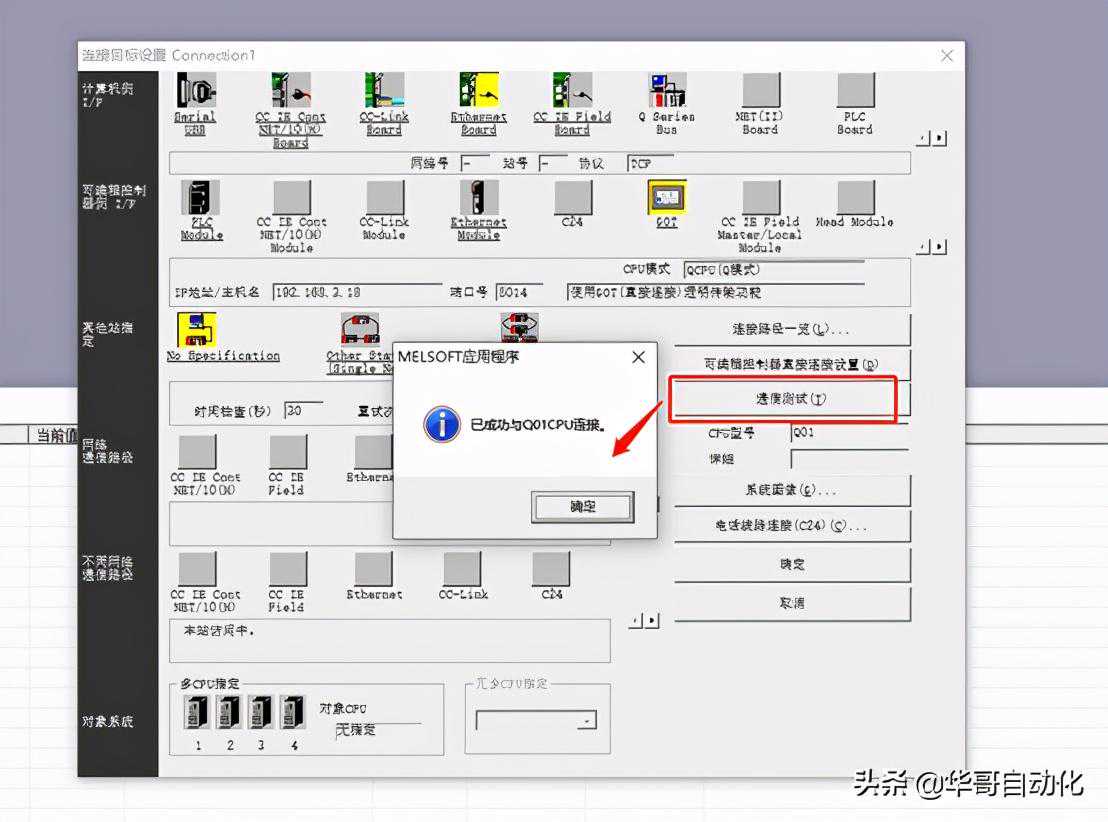

4,测试通信
注意两点:
1,触摸屏软件上的设置,要下载到触摸屏上后才有作用;
2,如果用以态网方法,要保证电脑与触摸屏的IP地址在同一IP段且不冲突,用PING的方式可以PING通,也就是确保硬件连接没问题.
