一、WinCC的基本概念
WinCC（WindowsControlCenter，视窗控制中心），它是西门子TIA架构中基于PC的HMI/SCADA软件系统。
WinCC还是一个优秀的SCADA（SupervisoryControlAndDataAcquisition，监视控制与数据采集）系统，它可以对现场的各种设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等功能。

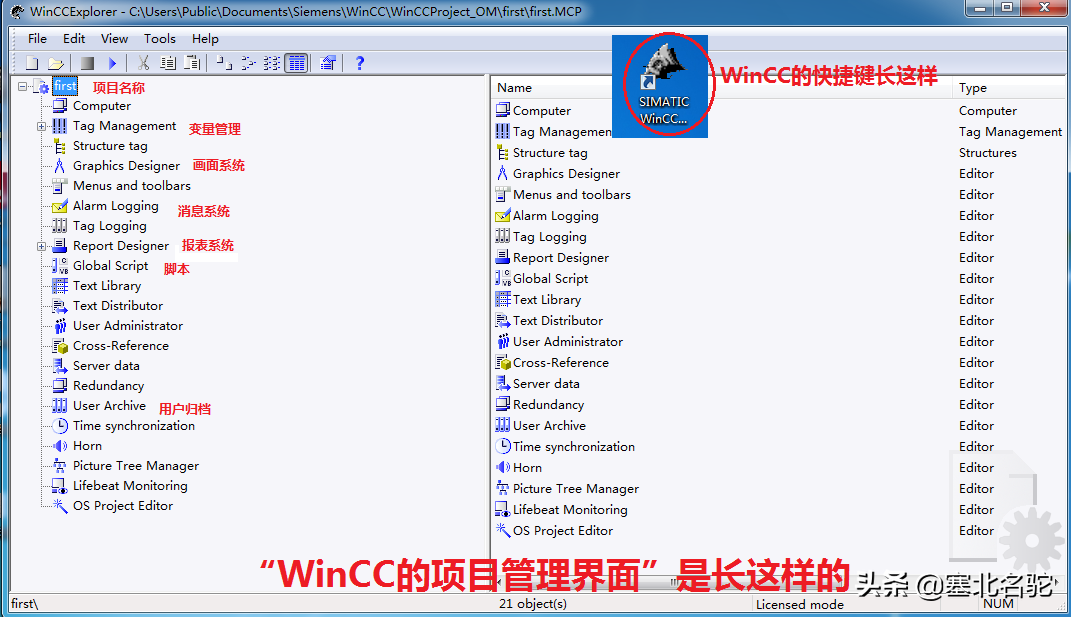

如图所示，为WinCC的基本组成部分。我们的学习重点就是熟练掌握以下8个部分的内容，今后，我们将逐步展开、一一介绍，这里，首先做一个简单的概述。

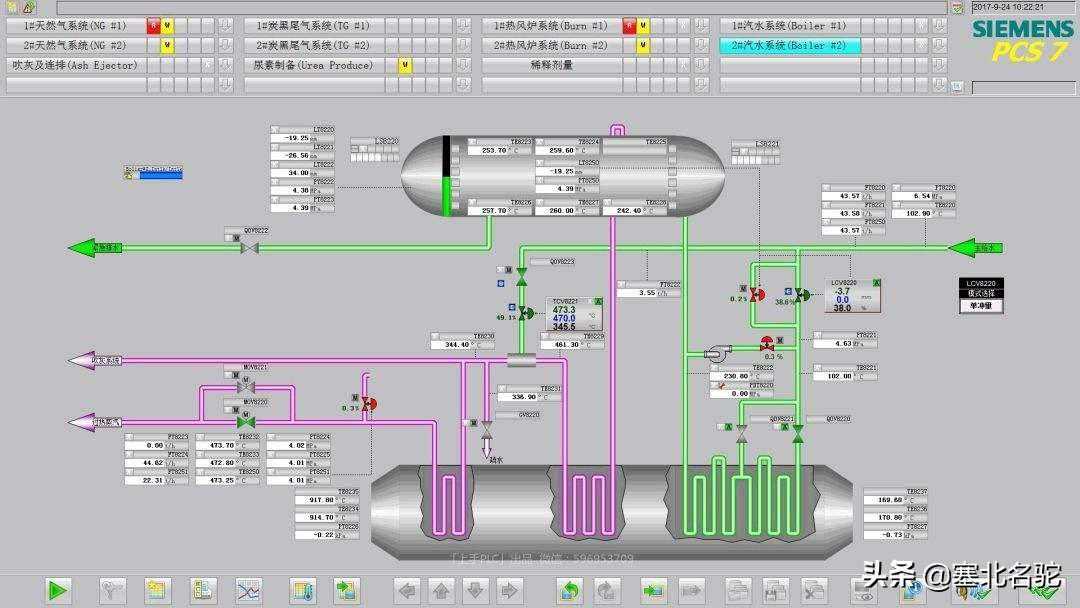

1.画面系统
画面中的各种"对象"可与过程数据进行组态，从而实时监视、控制工业现场的各种设备。
2.消息系统
用户可根据需要自定义报警和消息，每条消息的时间标签可精确到毫秒。消息维护在SQLServer数据库中，并可以通过"消息控件"，实现与维护人员的信息交互。
3.归档系统
对过程数据进行采集、压缩并存储于SQLServer数据库中。而且可以通过趋势图或表格在画面中显示出来。
4.报表系统
创建用户可自定义布局的项目文档或报表，可包含消息、操作人员的动作及过程数据等。报表系统可由时间驱动也可由时间驱动。
5.脚本系统
脚本系统用来扩展WinCC的功能。WinCC支持两种脚本语言：VB脚本、C脚本。
VB脚本一般用来操控WinCC对象及和Office相关的应用；C脚本也可以操控WinCC对象，同时，可以通过API函数操作Windows的功能。
6.过程通讯
过程通讯是指与底层设备，如PLC进行的数据交换功能。WinCC支持多种通讯方式，如：MPI、ProfibusDP、Ethernet等；同时，与第三方设备之间还可以组态OPC通讯。
7.标准接口
WinCC提供了一些开放接口，允许第三方系统读、写WinCC的数据。
8.编程接口
与"脚本系统"有类似之处，用来编写、扩展WinCC的功能，以满足不同的应用需求。
