FX2N是三菱的PLC，主体上没有用于MODBUS通讯的485端口，我们需要给它添加FX2N-485-DB通讯扩展板，这个扩展板国产的比较便宜。
FX2N-485-BD
先将FX2N主机上的面板打开，内面有一个扩展板的专用接口，FX2N-485-BD的后面有一个接头，把它们直接对接上，打好螺丝，最后将主机的面板盖回去。

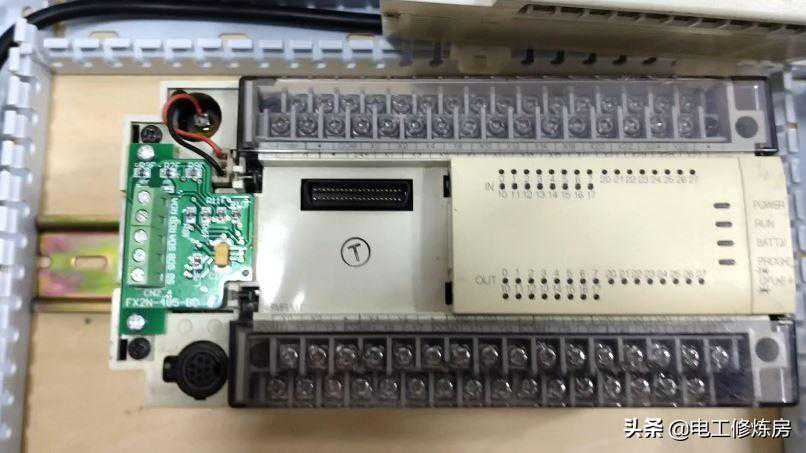

左上边的是扩展板接口
接口对接打上螺丝

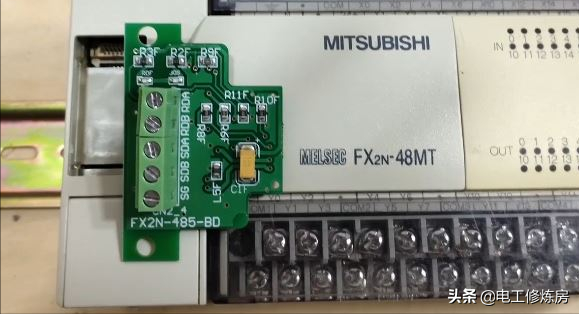

面板盖回主机

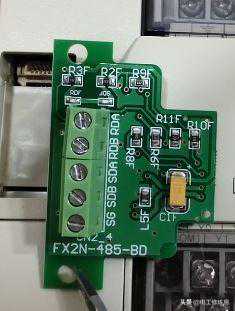

我们看下图扩展板的接线端子从上往下：RDARDBSDASDBSG，R开头是接收数据的端子，S开头的是发送数据的端子，SG接地。
如果对接的设备是两线制的如何接线呢？如台达的VFD-M+变频器，它的485通讯端口只有两个端子，485A+和485B-。

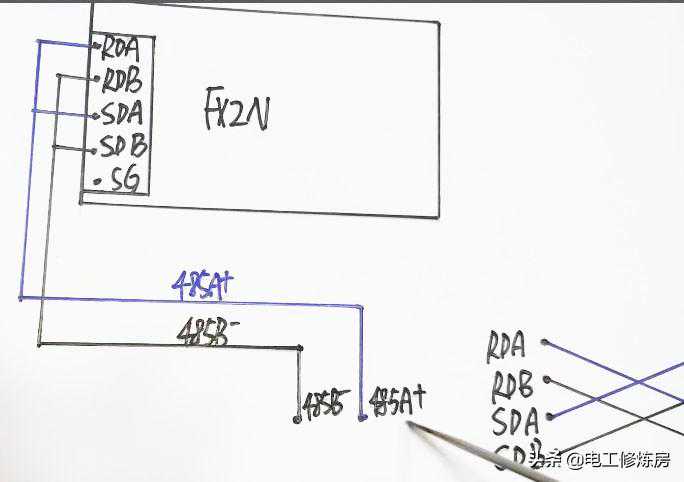

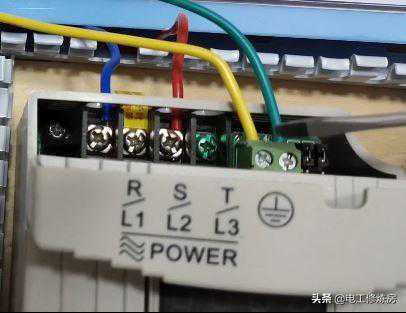

绿线的端子是485A+，黄线是485B-，是从FX2N-485-BD接过来的，我们看下图
RDA与SDA短接引出一根线就是485A+，接到变频器的485A+端子。
RDB与SDB短接引出另一根线就是485B-，接到变频器的485B-端子。
FX2N与VFD-M+的485通讯接线就是如此简单。
