昨晚的文章用同一段点动控制程序，让大家看了一下博图/三菱/3S，三个品牌PLC中ST编程的一些特点，很相似吧！今天继续用同一段定时器程序，来看看这个3种PLC中对定时器编程的异同！
同样的废话不多说了，直接上动态图来看：
1，博图ST编程调用定时器运行程序：
TIAPortalV14中的SCL程序中对定时器监控动态图
在博图中SCL编程时，因为我是在0B1块中直接写的程序，因此调用调用定时器TON时，其实是调用IEC定时器，相当于一个功能块，熟悉STEP7的人应该知道和SFB4一样，总之是FB块就需要一个DB块，因此我程序中的，这个T1其实就是一个DB块，我给他命名成T1了！
同样这个程序就是PB1值为1时，就让CONDITION_OK为真，这样定时器的IN管脚就接通了，定时器就开始工作！时间运行5S后，定时器的Q点也就是STEP_DONE就输出为真了！
PT处是设定的延时时间，T#5S就代表是5秒钟。
注意一下Q="STEP_DONE"，这里的这个=符号不是比较的意思，而是输出的意思！
别的就没什么说的了，直接看另外2种PLC程序！
2，三菱ST编程调用定时器运行程序：GXWORKS3中的定时器程序监控动态图
三菱这个程序是基于FX5UPLC的，这个TON指令，其实属于通用函数/FB下的定时器，和梯形图编程时使用的OUTT0是不一样的！OUTTO，OUTHT0这些不清楚的可以去看一下我的问答！
程序的内容是和上面博图软件中的解释一样的，就是延时接通而已，很简单！继续往下看。
3：3ScodesysST编程调用定时器运行程序：中的定时器程序监控动态图

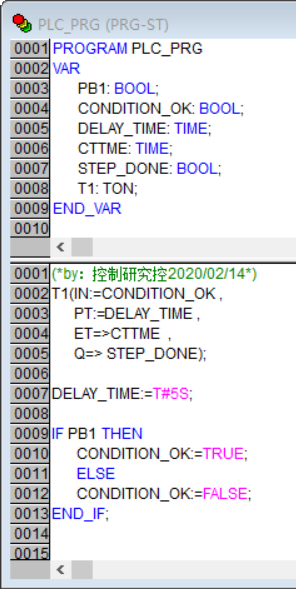

codesys中的定时器和三菱的就很相似了，T1出现在了声明中，且是一个标准功能块FB，可以看一下变量声明中的图片：
T1是被声明成一个TON类型的参数
这个图片上T1不是被声明成TIME，而是声明成TON，这个TON是标准功能块中的一个函数！
从3种编程软件中可以看到，在ST编程中调用定时器时，其实这个定时器是相当于一个FB函数功能块！这个是他们的共同点！
本文到此结束，感谢阅读！
