InverterEdge软件是西门子工业技术支持中心驱动团队使用C#开发的软件，为基于TIAPORTAL和StartdriveOpenness组件的SINAMICS系列变频器提供一键配置及调试。目前支持的变频器有S120、S210、G120、G120C、G120D、G120P、G120XA、V20。

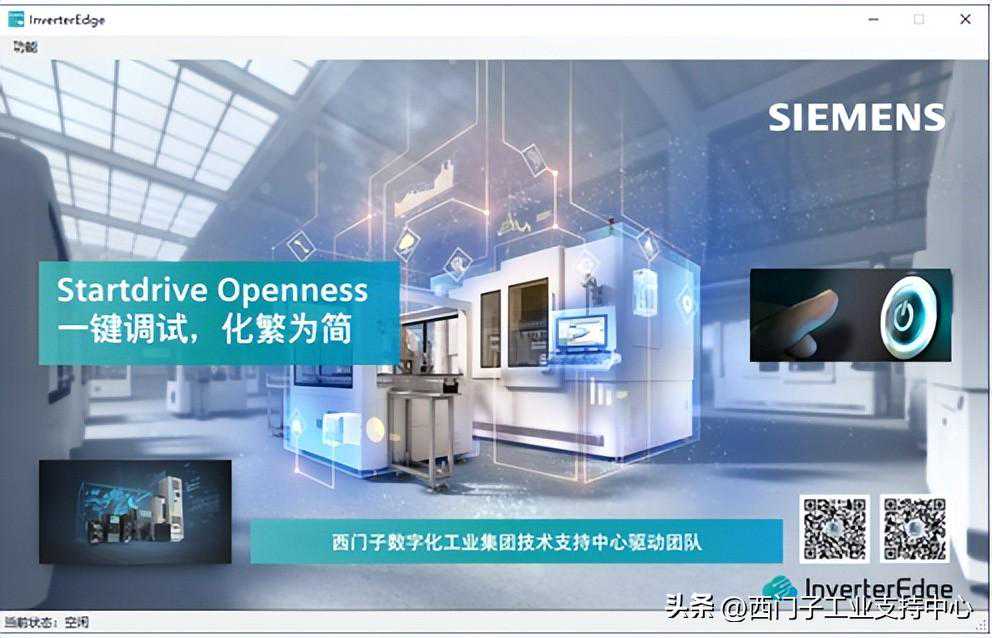

图1-1InverterEdge软件界面
2SIMOGEAR减速电机的一键配置与调试InverterEdge软件从版本以后开始支持SIMOGEAR减速电机的一键配置与调试，目前只适用于G120/G120C变频器。在使用时，方法与G120变频器的一键配置与调试过程类似，只需配置好C:\SiemensDrive路径下的驱动配置表G120_Device_，就可以启动一键配置与调试功能。完成驱动配置、参数批量调试、快速调试、批量调试、项目拷贝，可以实现驱动在配置和调试时的多种任务。
图2-1InverterEdge软件界面
不同的是，在填写驱动配置表时，增加了SIMOGEAR减速电机配置部分，只需填写SIMOGEAR减速电机的订货号、使用电压、使用频率即可，无需填写电机具体铭牌数据，InverterEdge软件会自动在TIA项目中配置好相应的电机参数。

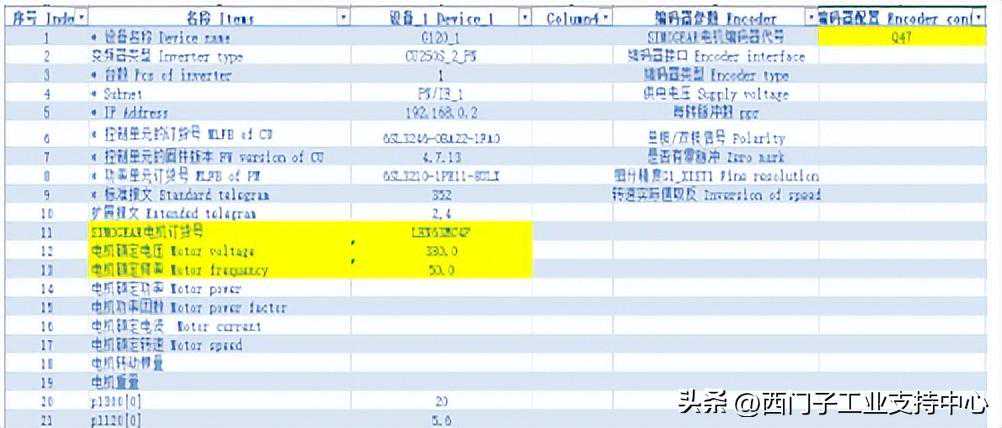

图2-2G120驱动配置表
3InverterEdge软件使用视频G120变频器一键配置与调试视频
·通用电机一键配置与调试视频
·SIMOGEAR电机一键配置与调试视频
，时长04:53
V20变频器一键配置与调试视频
，时长09:02
G120XA变频器一键配置与调试视频
，时长07:58
S120变频器一键配置与调试视频
，时长07:39
S210驱动器一键配置与调试视频
，时长05:23
4InverterEdge信息InverterEdge软件包和操作手册下载链接：

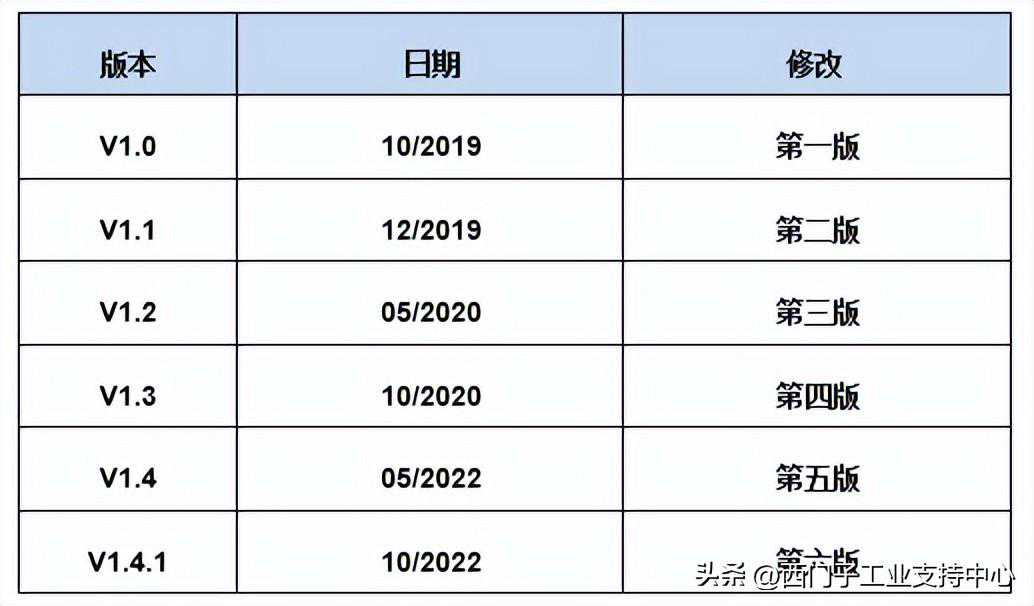

InverterEdge各个版本修改日期如下表所示:
欢迎访问西门子工业支持中心平台「链接」获取更多信息。
