西门子分布式变频器有G120D、G115D、G110D、G110M、ET200proFC-2等，均拥有较高的防护等级（IP65/IP66），可用于现场机旁安装。不同于柜内安装的变频器，分布式变频器通常采用连接器插接的方式或者格兰头锁紧的方式进行接线，即能保证较高的防护等级，又可以达到易于安装、快速更换的目的。那么连接器如何选择呢，下面以G120D变频器为例，介绍说明G120D变频器如何正确选择连接器。

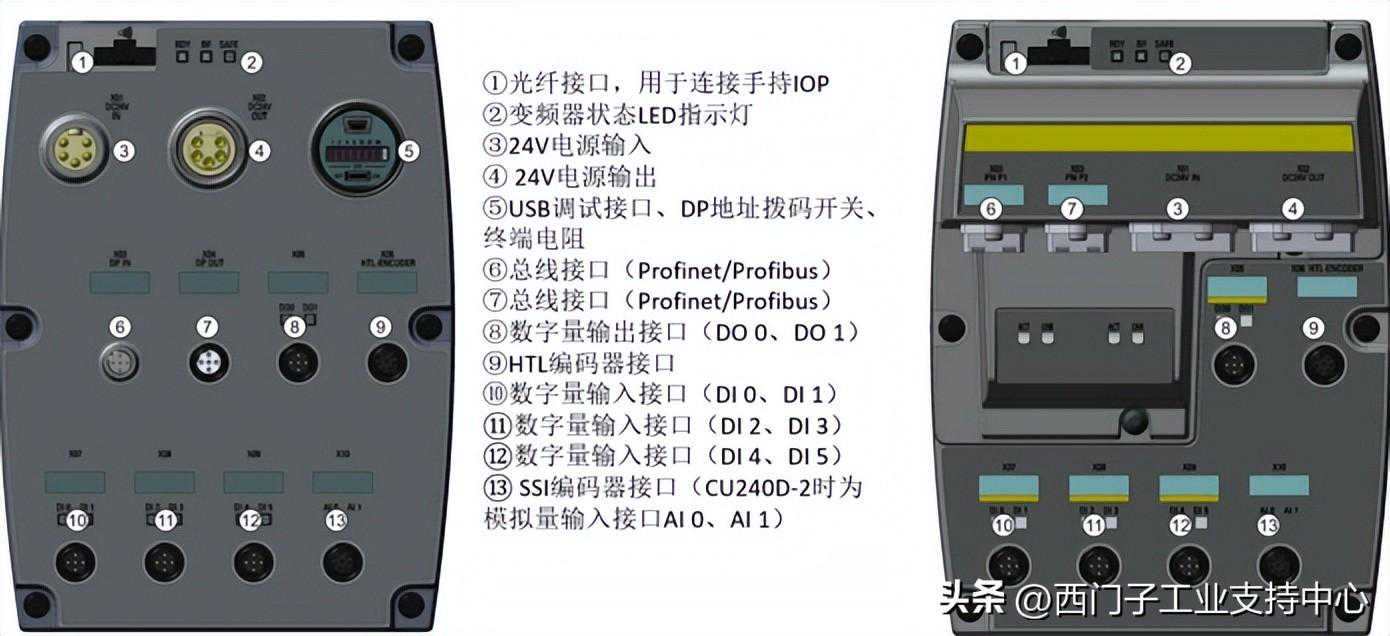

1G120D变频器接口介绍G120D变频器上连接器接口分布如图2-1所示，其中左图为CU240D-2(DP/PN)控制单元，右图为CU240D-2(DP/PN)FPP控制单元。
图1-1G120D控制单元接口分布
使用不同控制单元时，24V控制电源、现场总线等接口不同。G120D变频器本体上的接口具体描述如下：
24V电源接口
X01图中③
7/8圆形连接器，24V进线，插针，B编码
适用于非PP接口/FO接口系列的控制单元
推拉式连接器，插座，5极
仅适用于CU240D-2PN-FPP(FO)，CU250D-2PN-FPP(FO)控制单元
X02图中④
7/8连接器，24V出线，插孔，B编码
适用于非PP接口/FO接口系列的控制单元
推拉式连接器，插座，5极
仅适用于CU240D-2PN-FPP(FO)，CU250D-2PN-FPP(FO)控制单元
PN总线接口
X03X04图中⑥⑦
M12圆形连接器，D编码，插孔，4极
适用于支持PN通信、且非PP接口/FO接口系列的控制单元
推拉式连接器，插座，RJ45
仅适用于CU240D-2PN-FPP，CU250D-2PN-FPP控制单元
推拉式连接器，插座，光接口FO
仅适用于CU240D-2PN-FFO，CU250D-2PN-FFO控制单元
DP总线接口
X03图中⑥
M12圆形连接器，B编码，DP进线，插针，5极
适用于支持DP通信的控制单元
X04图中⑦
M12圆形连接器，B编码，DP出线，插孔，5极
适用于支持DP通信的控制单元
数字量输入输出接口
X05图中⑧
M12圆形连接器，A编码，DO0/DO1用，插孔，5极
适用于所有CU240D-2和CU250D-2系列的控制单元
X07图中⑩
M12圆形连接器，A编码，DI0/DI1用，插孔，5极
X08图中⑪
M12圆形连接器，A编码，DI2/DI3用，插孔，5极
X09图中⑫
M12圆形连接器，A编码，DI4/DI5用，插孔，5极
模拟量、编码器接口
X06图中⑨
M12圆形连接器，A编码，HTL编码器用，插孔，8极
适用于所有CU240D-2和CU250D-2系列的控制单元
X10图中⑬
M12圆形连接器，A编码，模拟量输入AI0/AI1用，插孔，8极
仅适用于CU240D-2系列控制单元
M12圆形连接器，A编码，SSI编码器用，插孔，8极
仅适用于CU250D-2系列控制单元
电源接口
变频器电源输入
HANQ4/2连接器，冷压针为公针，金属下壳，包括三相进线电源L1/L2/L3和PE
适用于所有PM250D功率模块
电机接口
变频器电机输出
HANQ8插座，冷压针为母针，金属下壳，包括U/V/W三相电机输出、抱闸电源正负、温度传感器正负和PE
适用于所有PM250D功率模块
2G120D变频器接口连接器选择在了解了G120D变频器本体上连接器的信息后，我们就可以根据自己的需求，选择合适的连接器了。在这里我们提供的以下几种连接器选择的途径：
1.分布式变频器选型样本，链接如下：
在该样本中，我们可以直接找到G120D变频器对应接口的连接器订货号、或者是已经装配好连接器的电缆的订货号；
2.西门子分布式变频器连接器解决方案手册，链接如下：
在该手册中，同样可以找到各种连接器或者预装配连接器电缆的订货号；
3.通过西门子合作伙伴Harting、KnorrTec订购相关连接器或装配好连接器的电缆。
欢迎访问西门子工业支持中心平台「链接」获取更多信息。
