一、软件安装完缺文件，会造成新建项目找不到模板、画图找不到符号、找不到部件等问题。

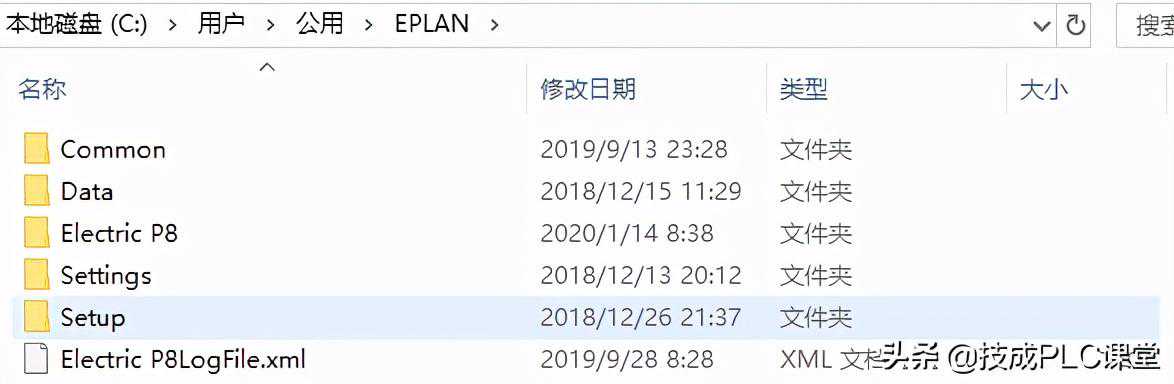

查看C盘-用户-公用-EPLAN文件夹，如图1：
图1
若文件不齐全，可下载文件解压，将解压后的EPLAN文件覆盖公用文件夹下的EPLAN文件夹（如图2）即可。
图2
二、软件破解后可用一个月，一个月到期会提示需要激活码，如图3所示：
图3

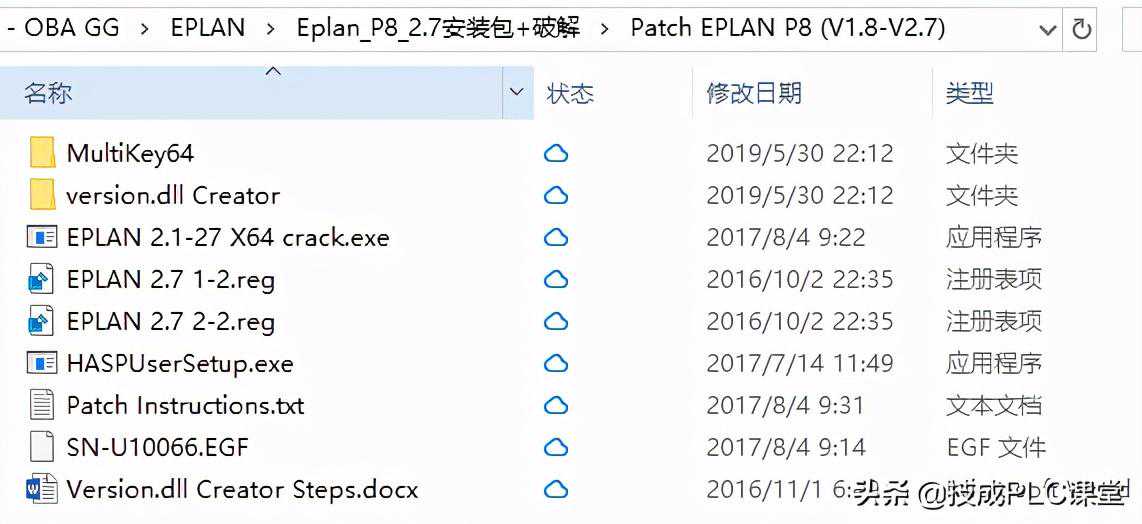

这时只需将破解文件夹下文件（如图4）复制到C盘-用户-公用-EPLAN-COMMON文件夹（如图5）下覆盖源文件即可。
图4
图5
三、给元件添加部件过程中，打开部件会提示需要安装64bitOffice，解决办法如下：
（1）先安装64bitOffice，因为该2.7版本EPLAN是64bit的软件，所以需要64bitOffice支持，若安装完64bitOffice还没解决，执行第二步。
（2）找到分享软件的无法打开部件的解决办法文件夹（如图6），安装.exe文件即可。
图6
四、关于部件分压缩的解决办法。

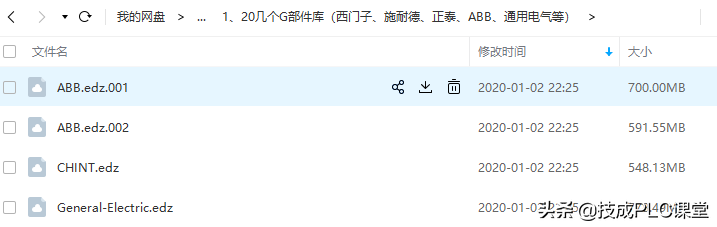

由于有些厂商部件很多很大，所以会分成好几个压缩包，以001、002、003等结尾，如图7所示，这些压缩包不能在EPLAN里面单独导入，需合成一个压缩包后才能导入。EPALN中部件压缩包是.edz格式的文件，里面包含很多部件，那是一个压缩包，其实就是.zip格式压缩包，可以用支持.zip格式的解压软件直接解压出来，比如用360解压软件。
图7
那么这么分压缩包如何合成一个压缩包呢？
（1）以ABB部件为例，将这两个部件放在D盘，如下图

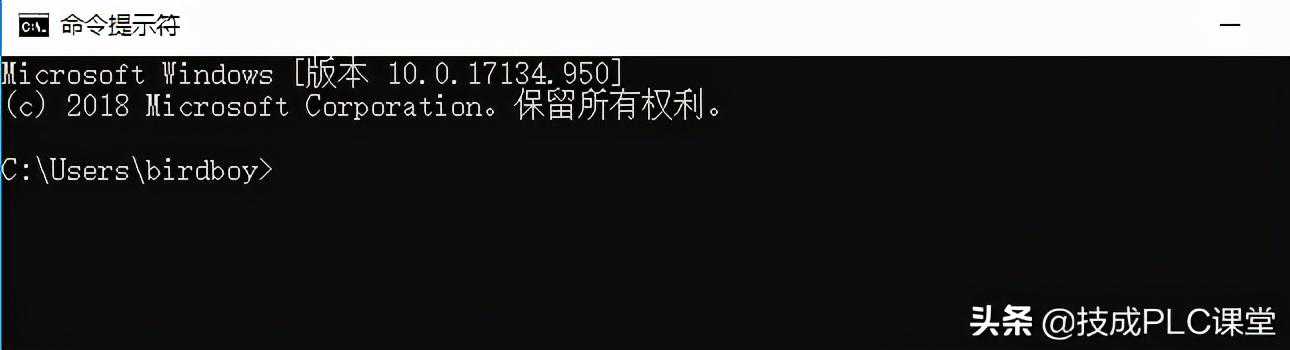

（2）在搜索那里输入CMD，你会看到命令提示符，打开命令提示符。

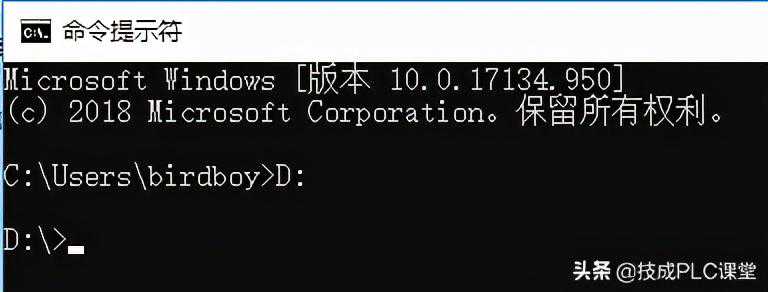

（3）输入命令D:

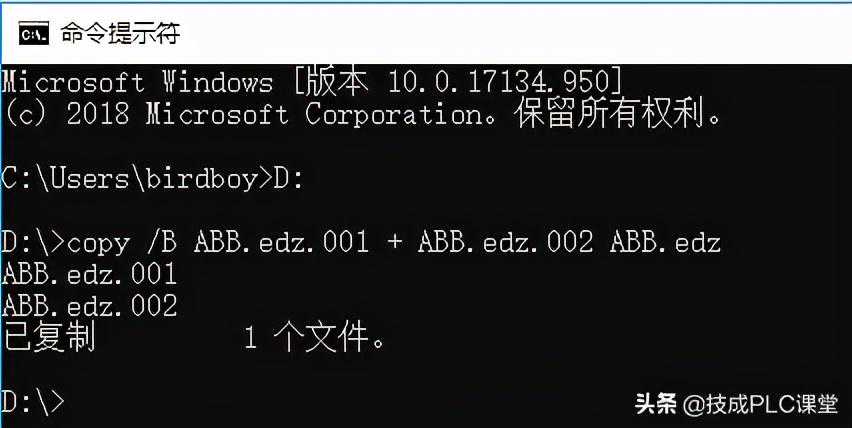

（4）用以下命令将和合并为压缩包文件。copy/+多个切分包用+号连接，如下图
（5）此时在D盘的根目录下会产生一个的文件，此edz就是整个的压缩文件，该文件才可以直接导入EPLAN。
五、EPLAN如何回到专家用户模式？
（EPLAN在初级和中级模式下，很多功能是没有的，如果你选择了初级或中级模式，又选择了消息框不再提示，想重新显示该消息框选择专家级模式）操作步骤如下：
1）打开eplan2）点选项-设置-用户-显示-用户界面,勾选“重新激活不显示的消息”
3）确定后关闭eplan
4）再打开eplan,然后选择专家级即可。
六、线号问题

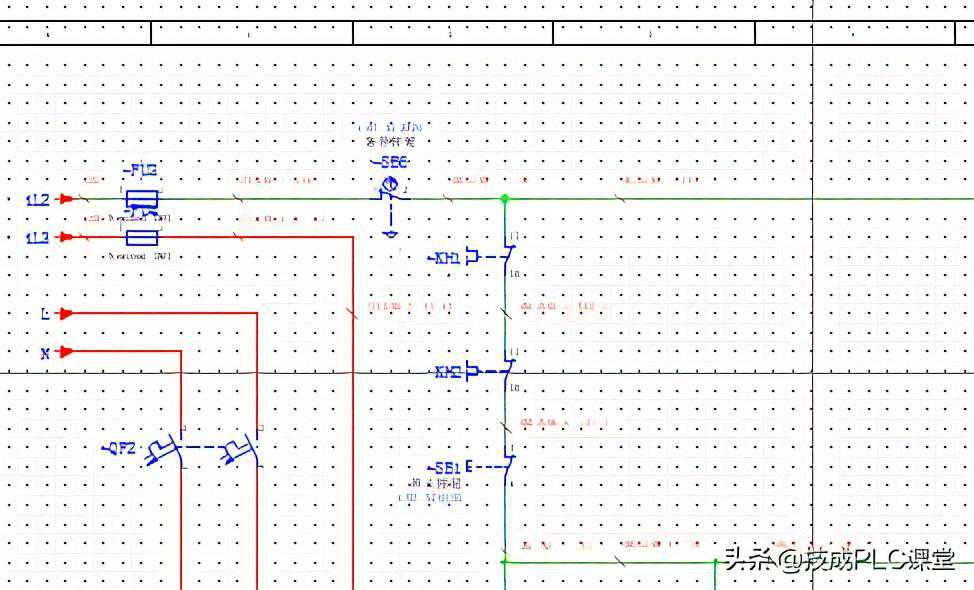

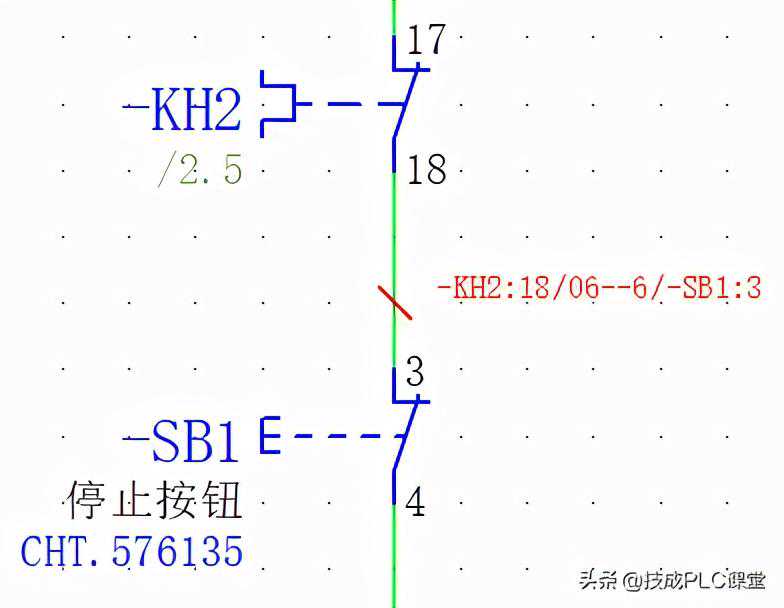

需求：一根线，这头标记为：连接点的名称加线号——另外一头标记为：线号加连接点名称，比如：KH2:18/线号编码——线号编码/SB1：3这表示KH2的下端的第一个接线端接至SB1的上端第一个接线端，如下图所示：

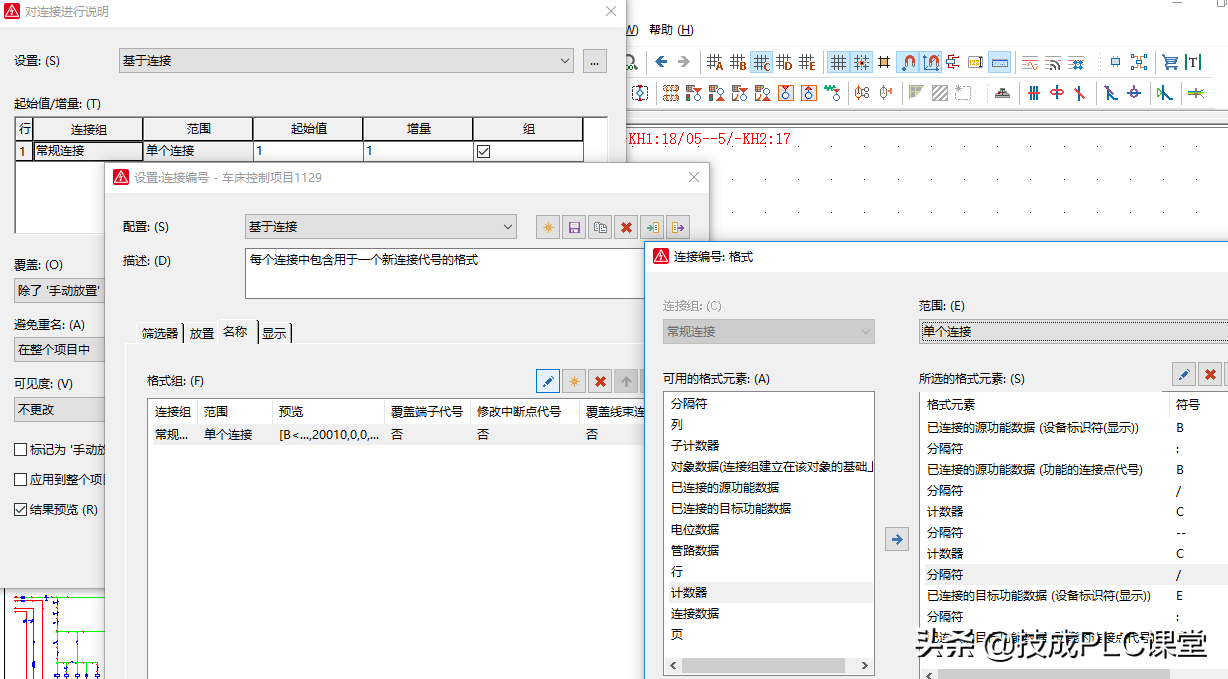

设置参数如下：
七、线号问题
自动生成的线号不能满足生产工人的接线习惯先结合项目修改做如下记录

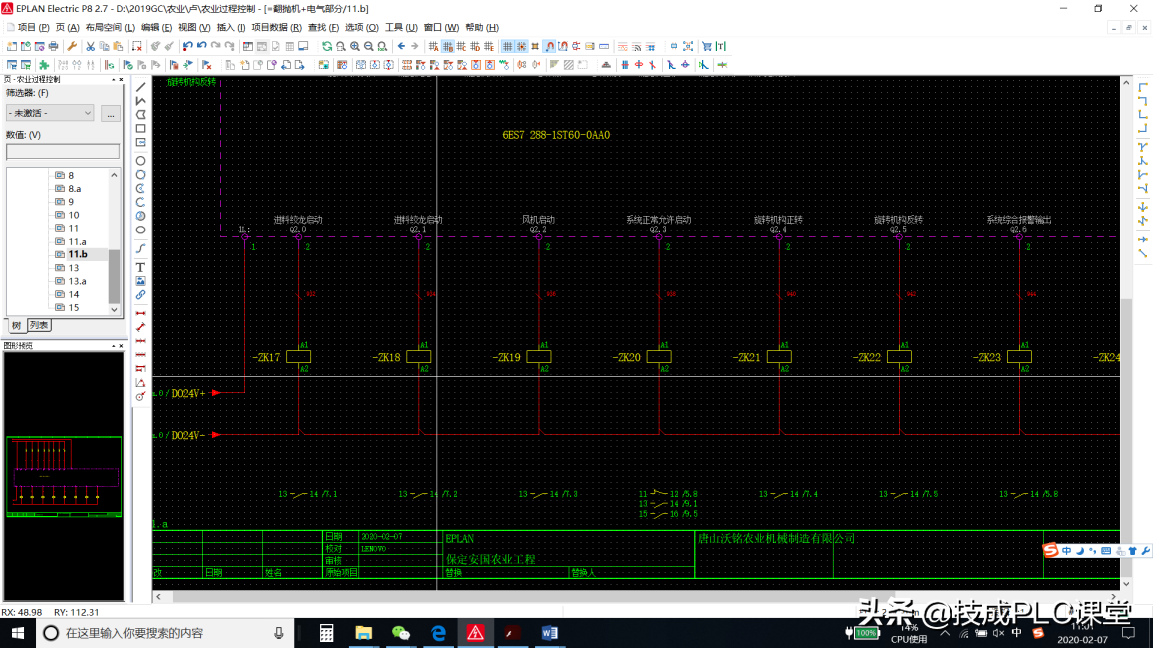

如上图原来PLC输出自动标准为线号932想删除原来的此页PLC输出线号操作如下

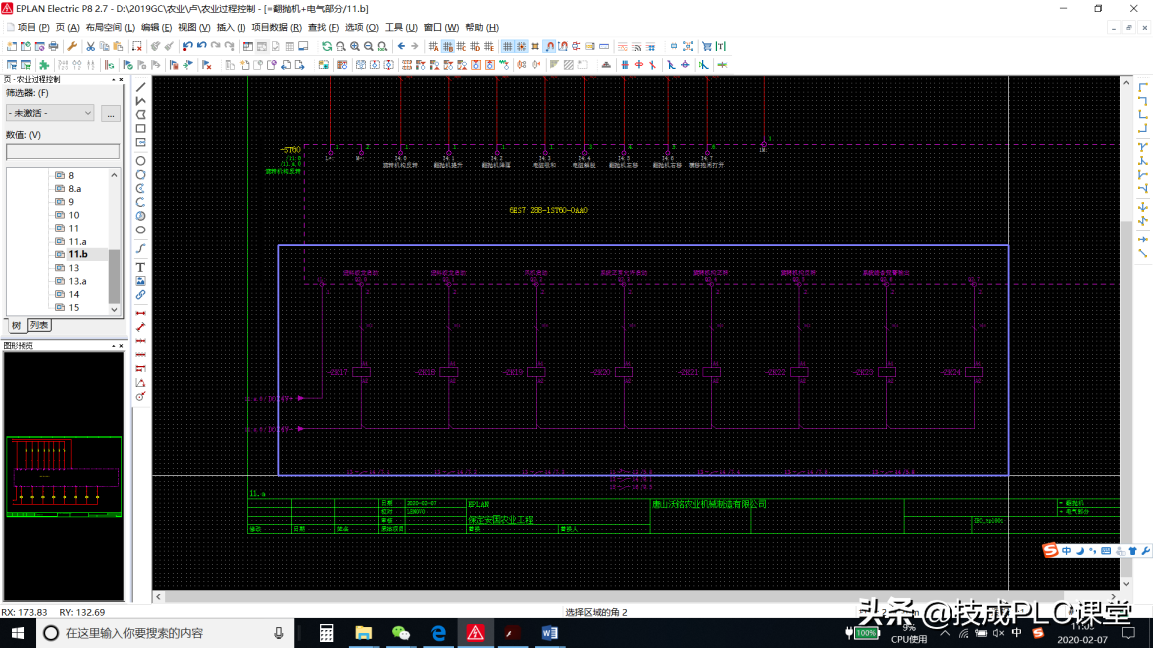

按住鼠标选中贮备准备删除的线号部分

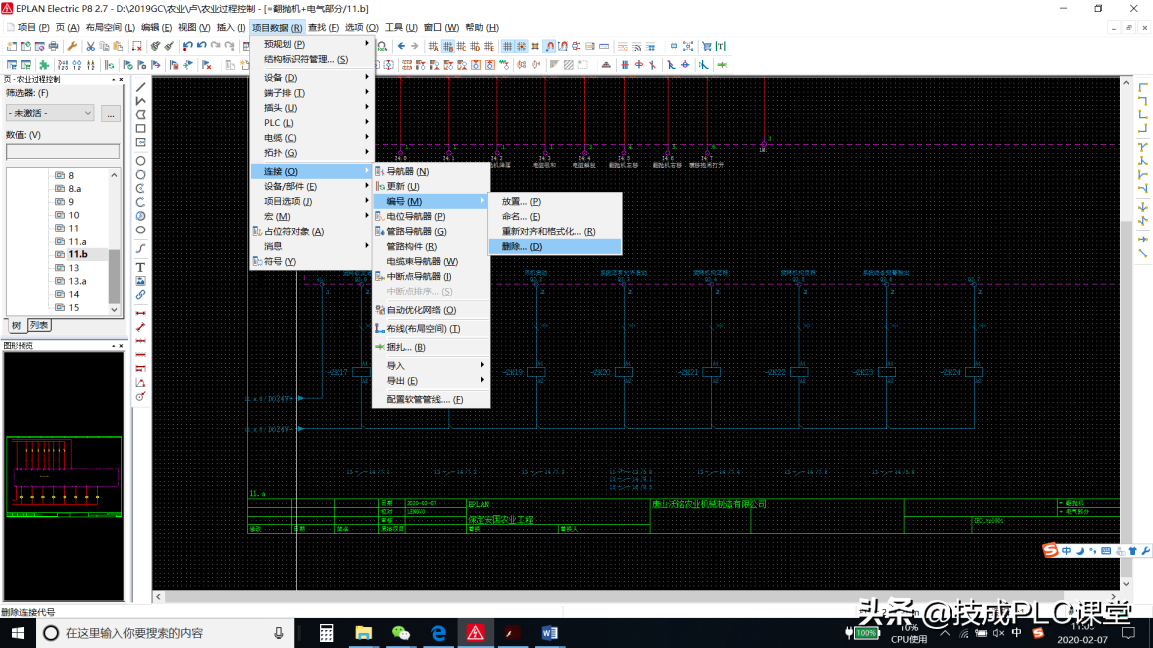

如上已经选中了然后选则菜单项目数据的如下选项

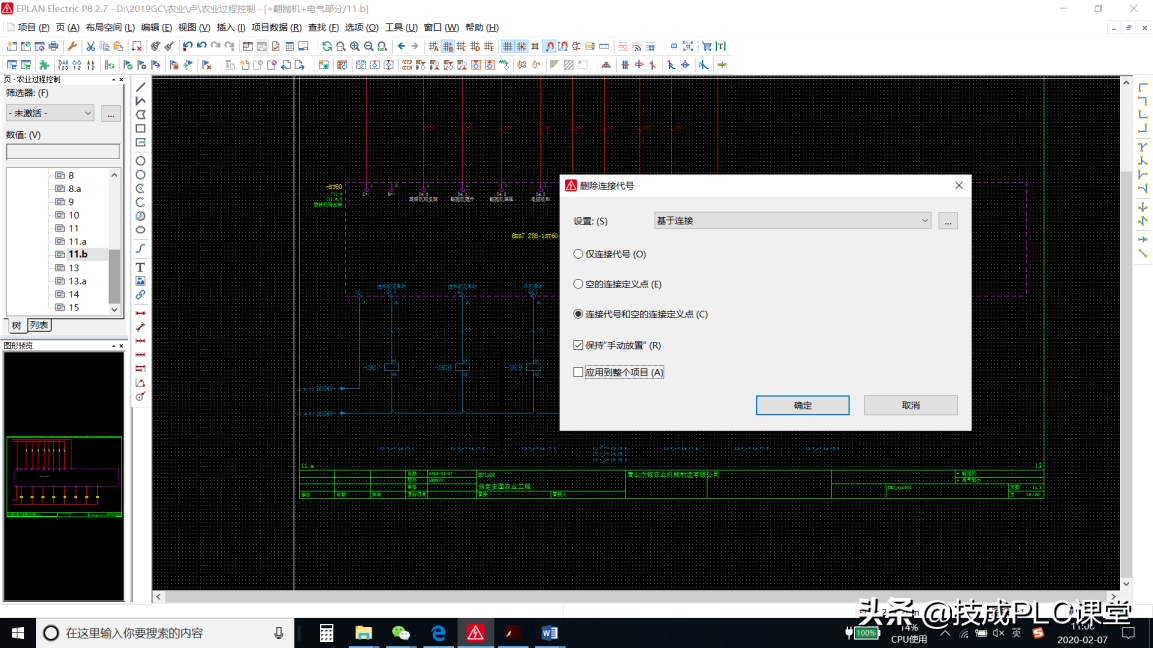

选则删除如下
然后选则项目数据/连接/命名如下
在起始值和增量里面填入合适的数值即可

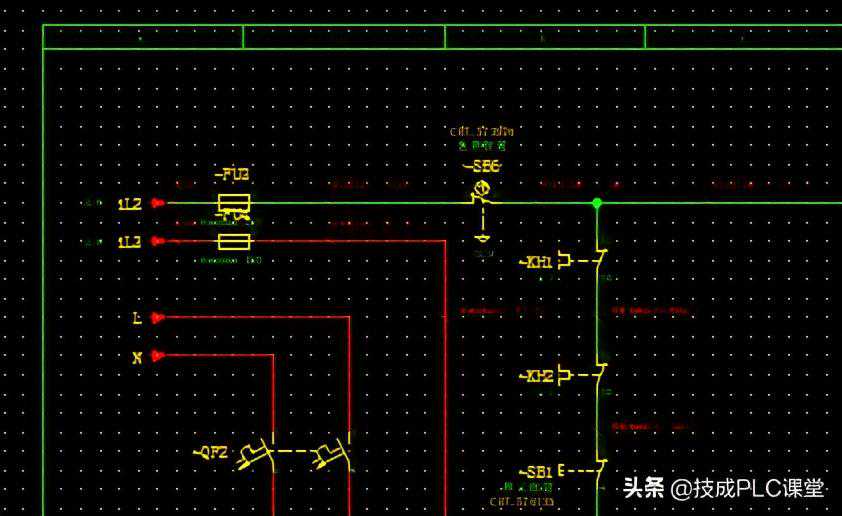

八、白底图改成黑底图

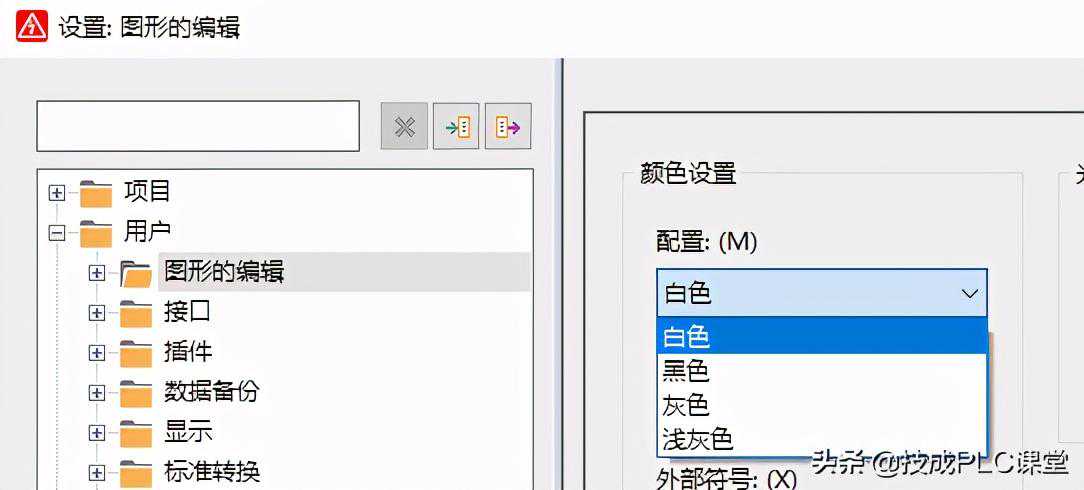

设置步骤如下：选项-设置-用户-图形编辑-配置改为黑色
