图解Eplan2.7创建第一个控制电路

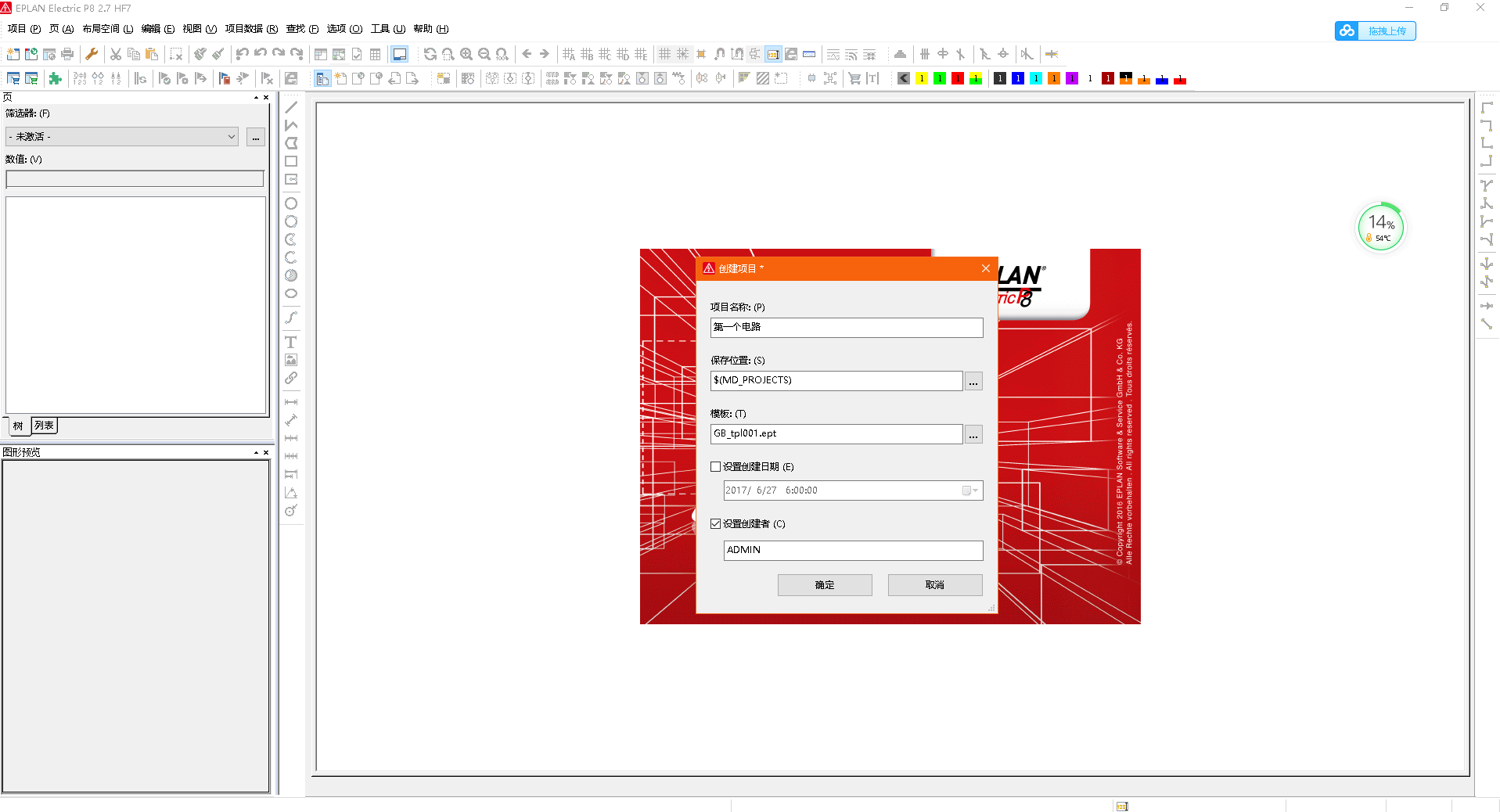

启动Eplan软件后,首先创建一个项目,填写项目名称,选择项目模板,选择保存位置


创建项目

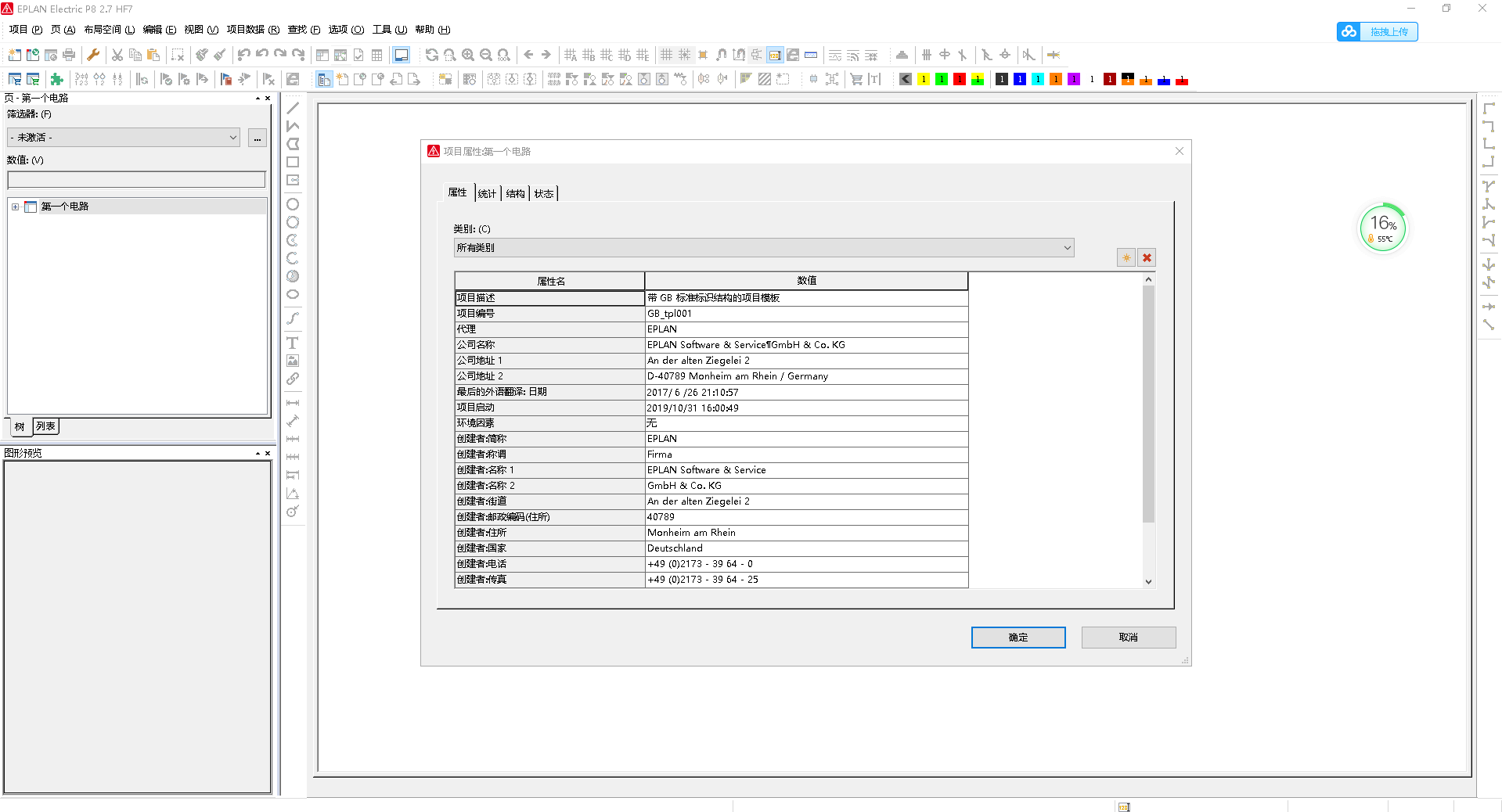

2.填写项目属性


填写项目属性

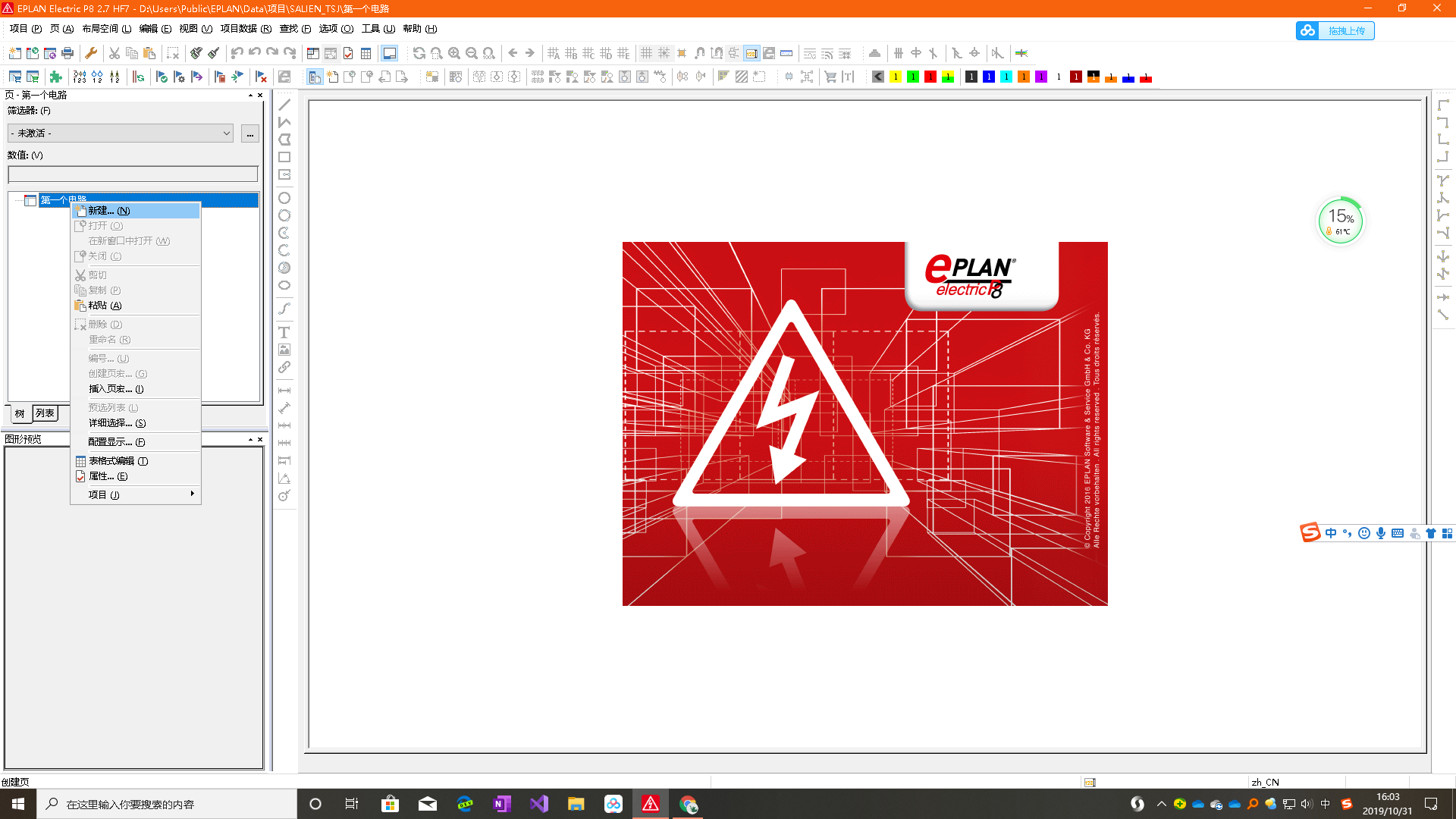

新建图纸

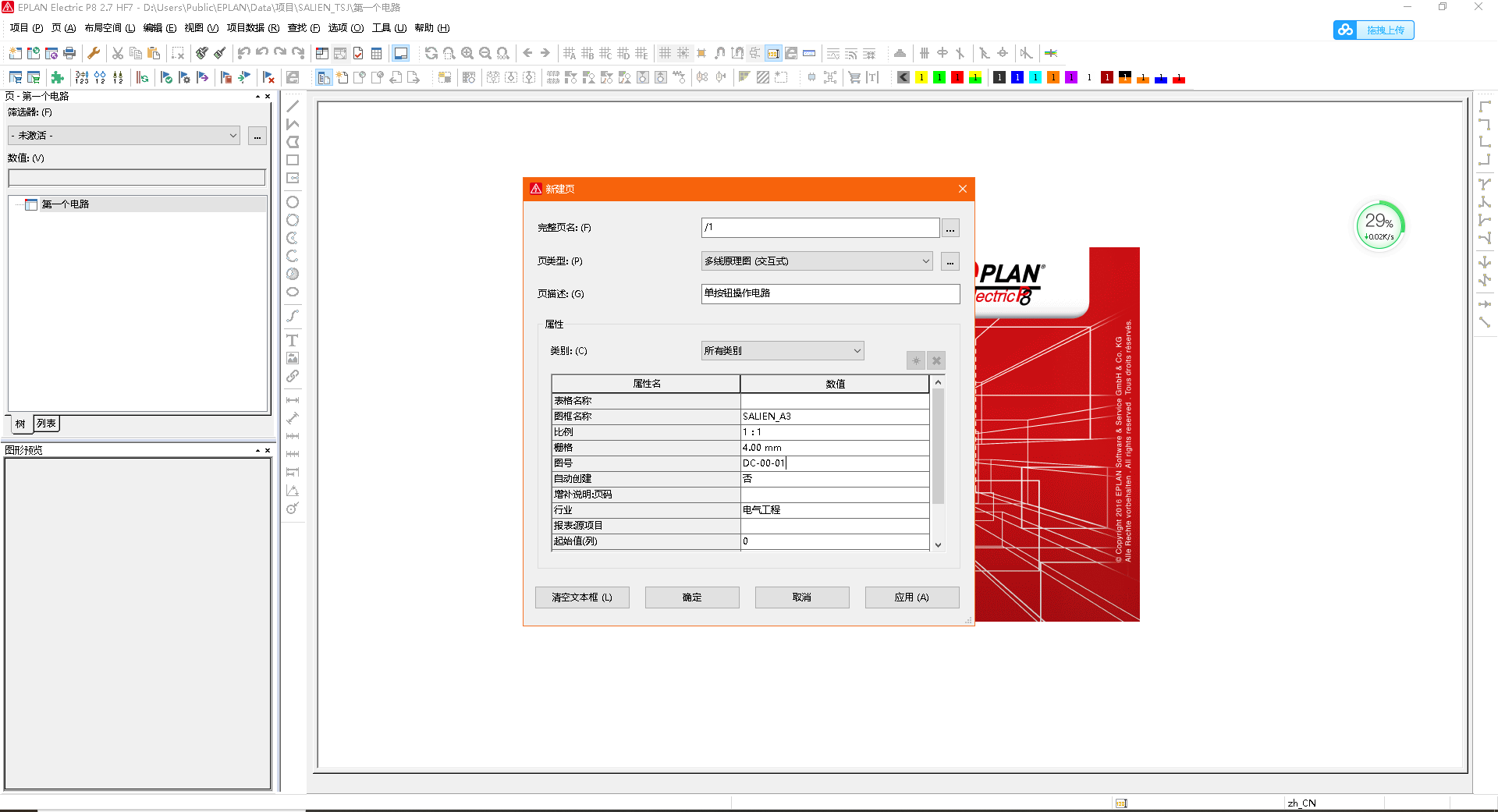

4、选择新建图纸的类型


新建多线原理图

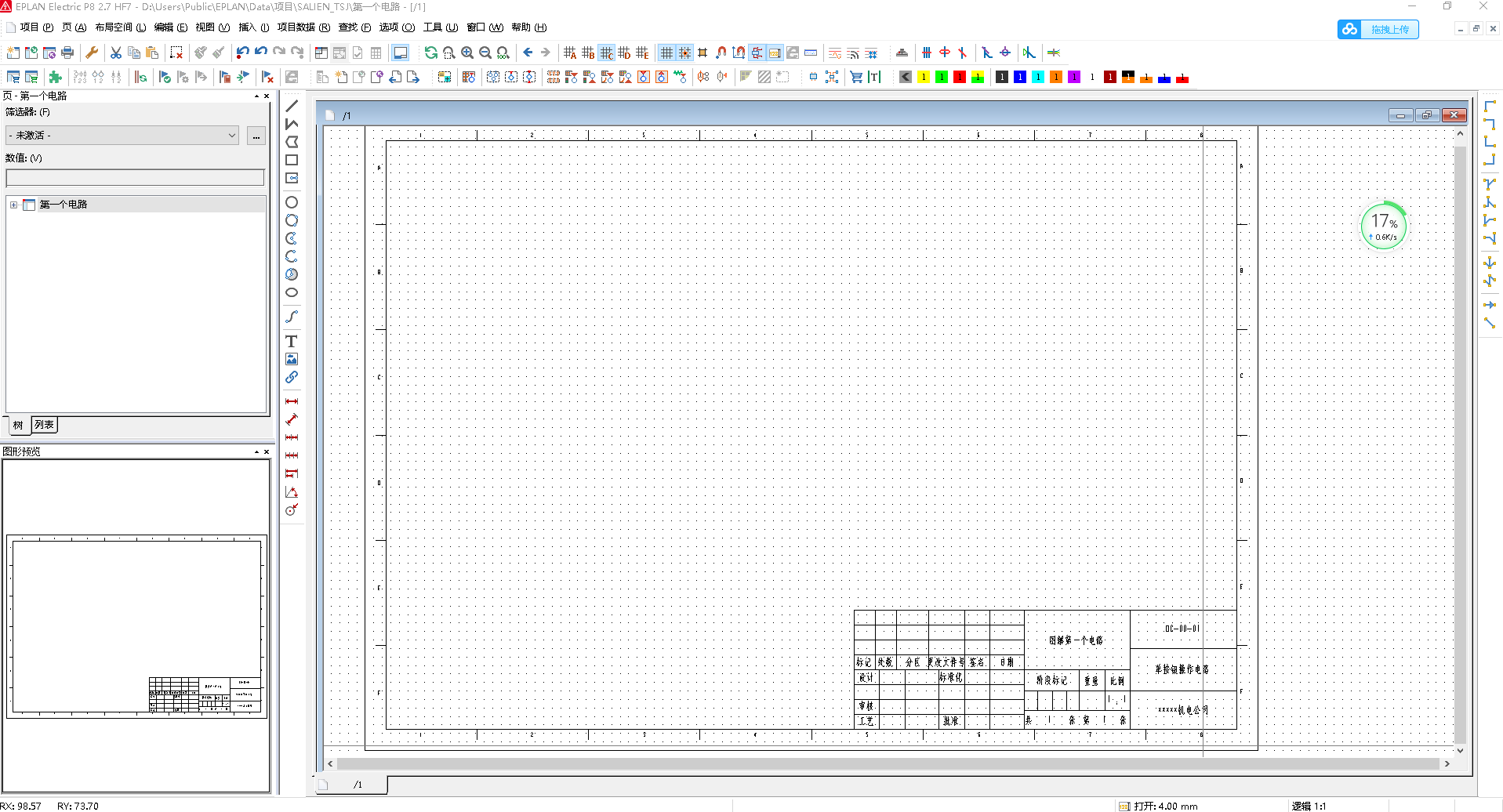

5.新的图纸创建完成,现在可以正式画图啦


新建的图纸

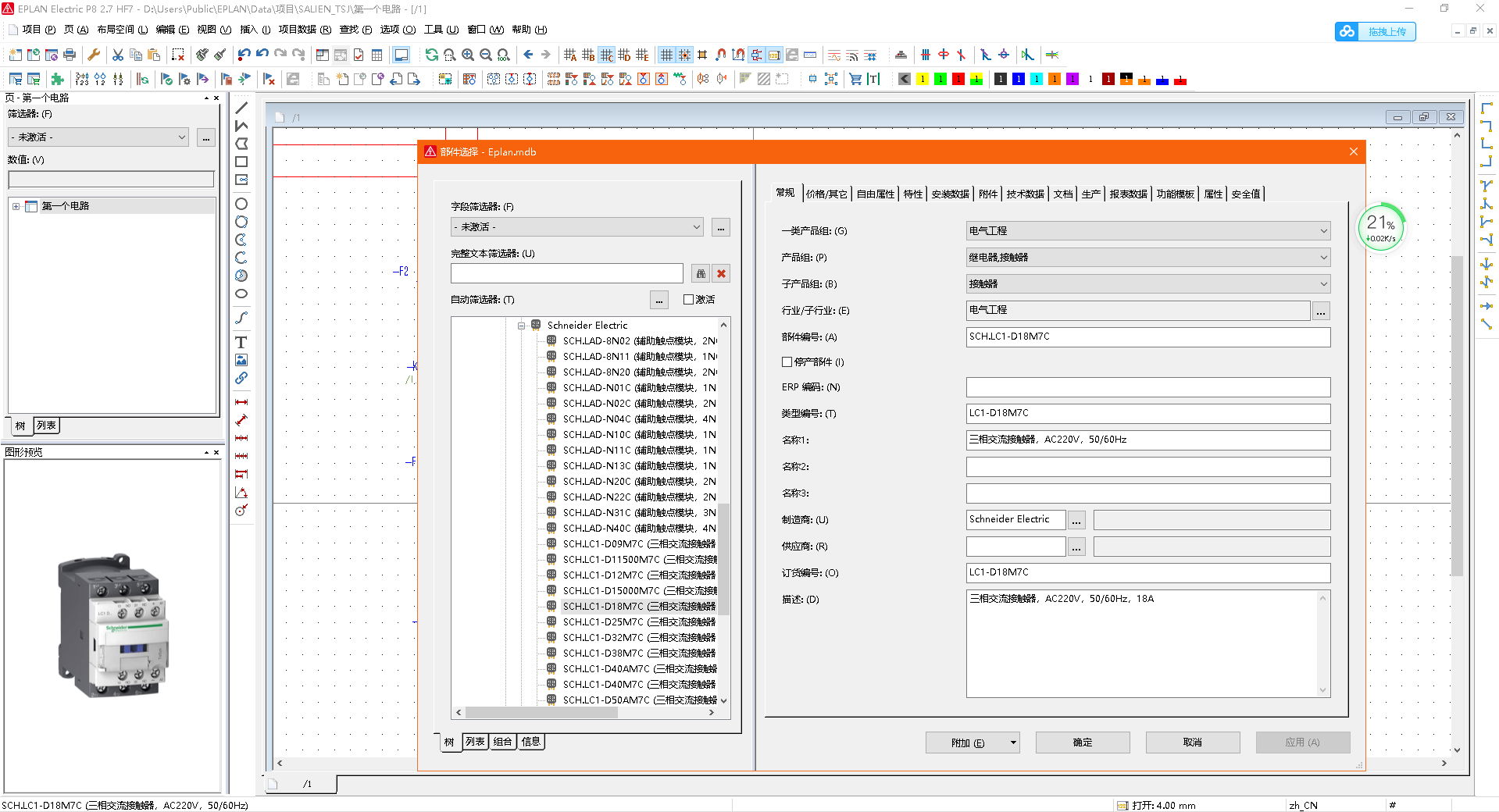

6、首先插入各种电气符号,可以边插符号边从部件库中选择具体电气部件


将符号和电气零部件绑定

7.接下来还要添加端子,标记线号及线类型以及生成端子图,接线图,零部件汇总、端子图表等

只要思路清楚,按照画图流程一步一步来,熟练之后画图还是很快的。
