我们都知道，西门子300和400系列的PLC之间通讯，最常见的办法是使用以太网。
但是一些低端的300系列PLC是没有以太网口的，而且以太网CP模块又非常贵，所以有需要的朋友可以使用以下这种方式。
本例以S7-400为主站，通过PROFIBUS连接从站S7-300。一般，此种情况下先配置从站。

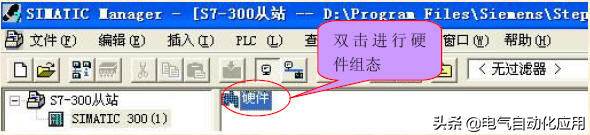

1、建立项目“S7-300从站”项目，插入S7-300站。再双击“硬件”，进入“HWConfig”（硬件组态）环境。
2、在硬件组态环境中，依次放入导轨，电源模块和CPU模块。

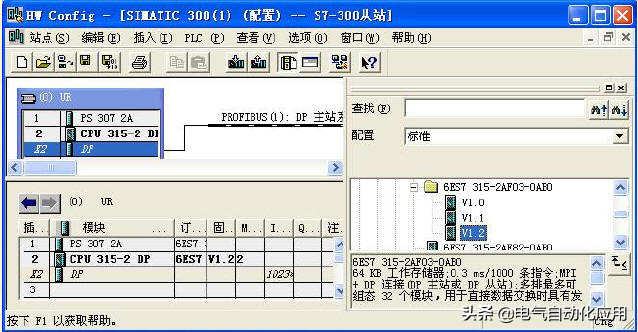

4、此时，组态的S7－300系统还是DP主站系统。

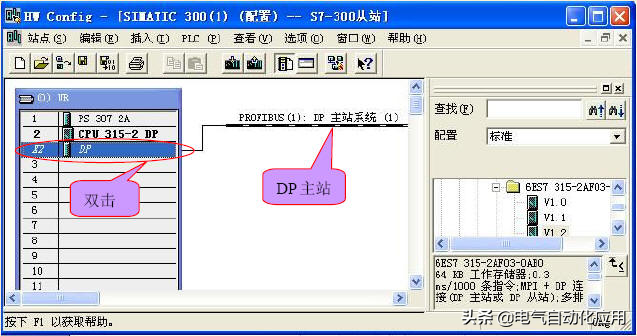

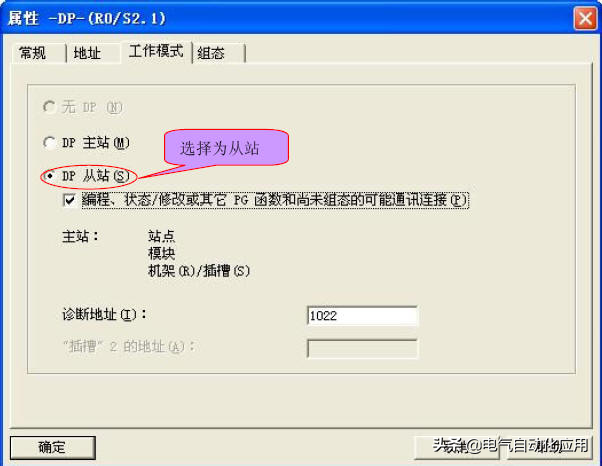

5、双击槽架中的DP项目，出现“属性－DP”对话框，在“工作模式”标签中选择“DP从站”。

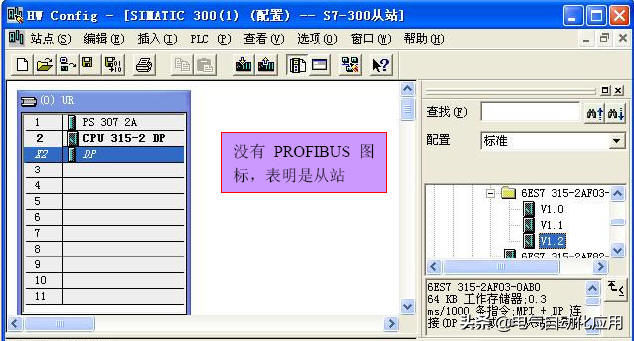

6、组态为从站后的状态如下图所示。

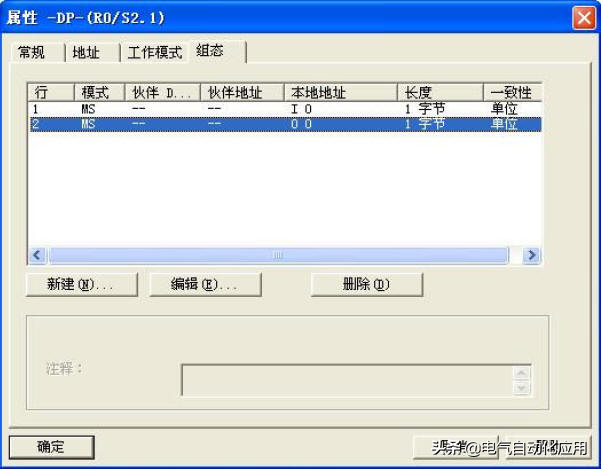

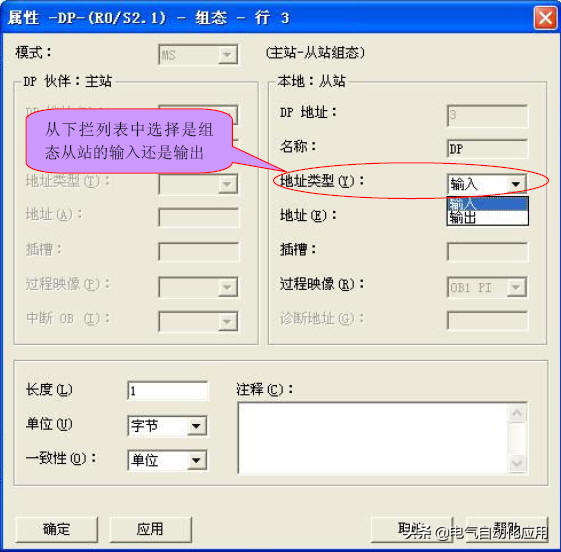

9、从站组态完后如下图所示，可以看出，从站S7－300的输入是IB0，输出是QB0。
以上从站已经组态完成，下面再组态主站。

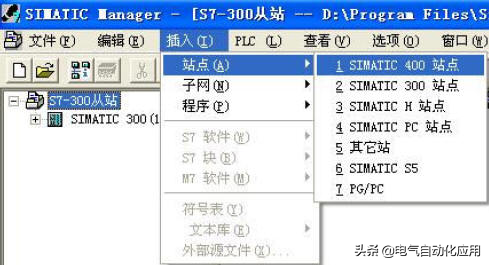

10、在项目管理器中插入SIMATIC400站点。

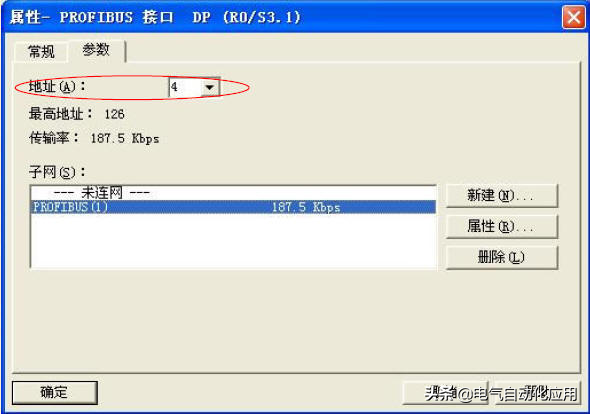

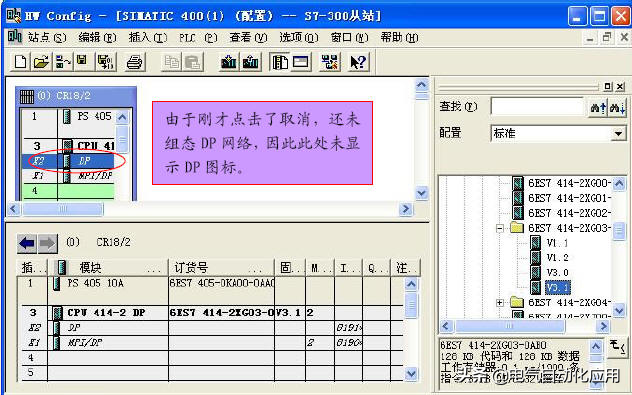

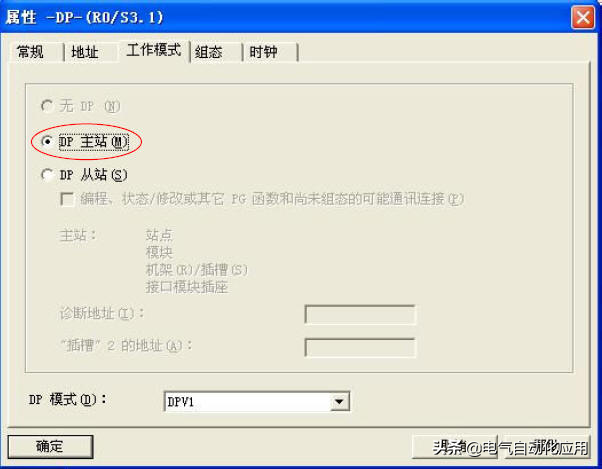

12、双击槽架中在DP项目，出现“DP－属性”对话框。

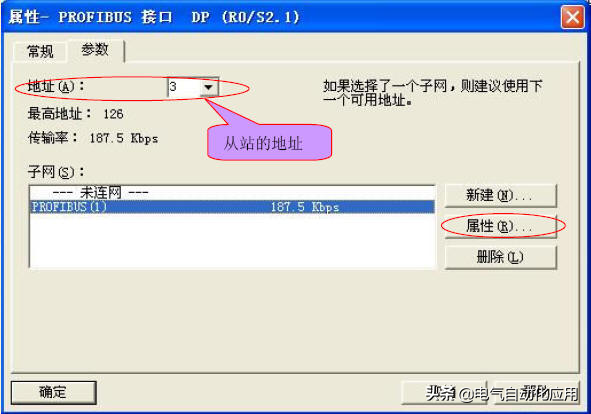

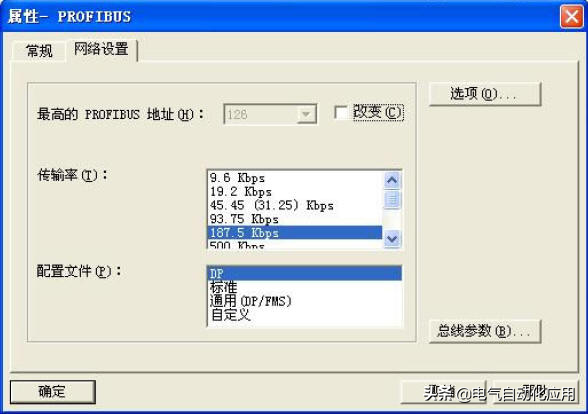

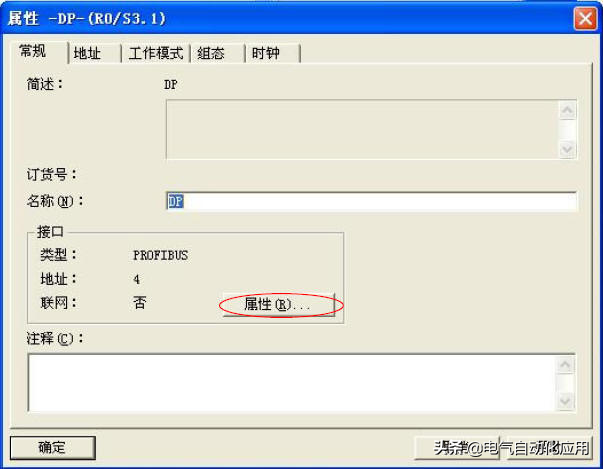

14、先在子网的下拉列表中选中一项，再单击“新建”（选中未连网时）或“属性”按钮，选择通讯的波特率和配置文件（DP）。

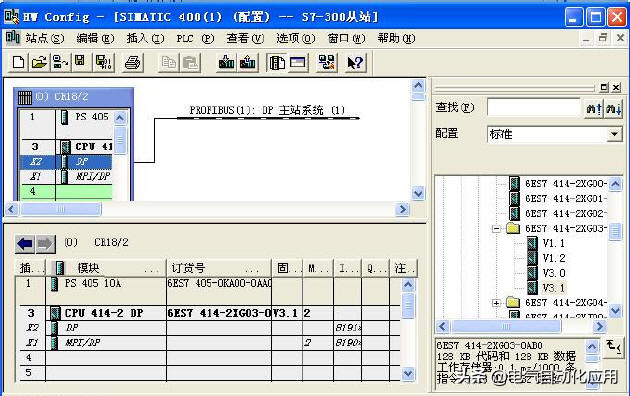

16、组态好的主站如下图所示。

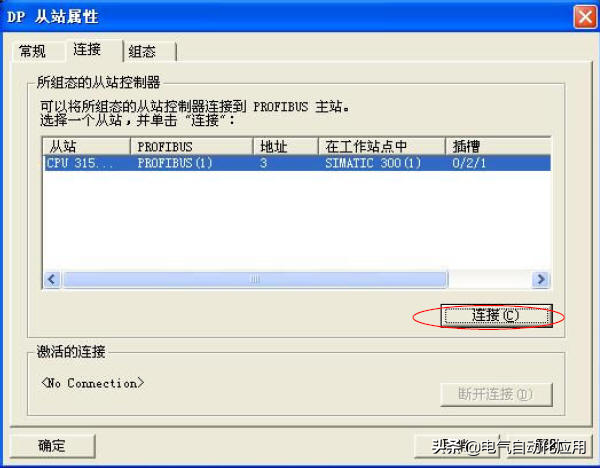

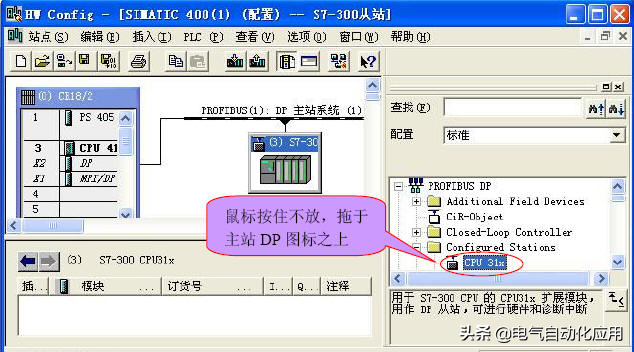

17、把已经组态好的从站S7－300挂于主站S7－400之上。

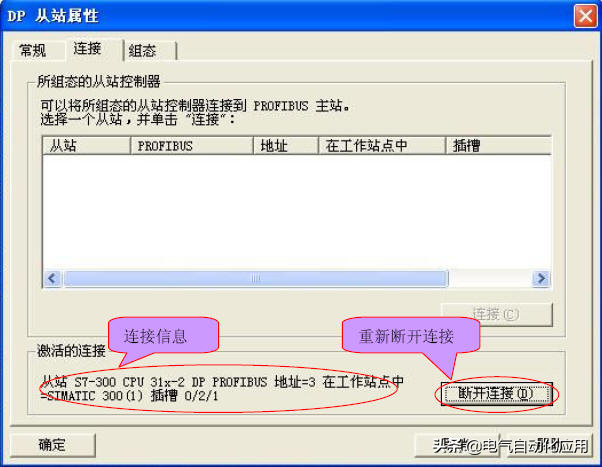

19、激活连接后可以显示连接的信息，也可以重新断开连接。

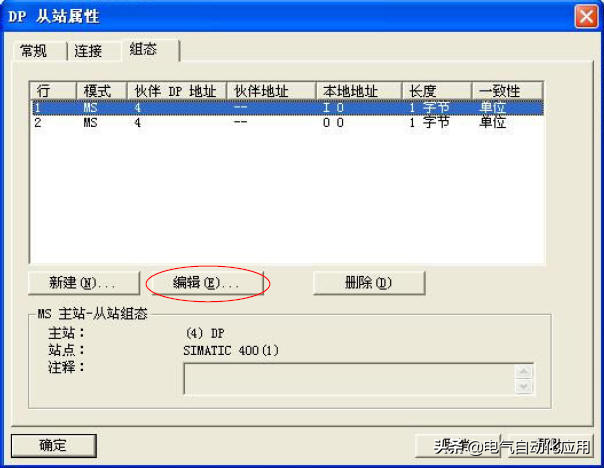

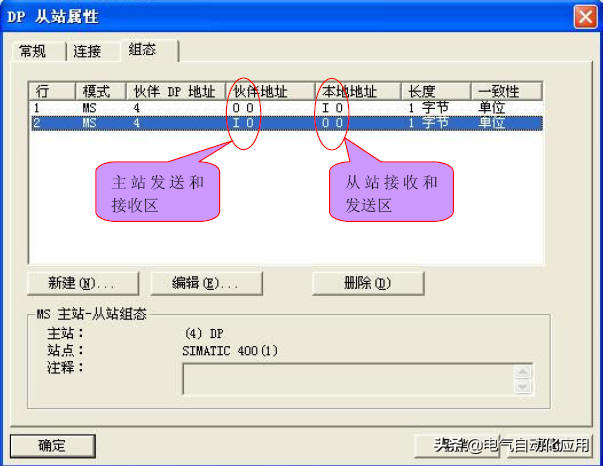

22、同样，组态S7－400的接收区。组态完的图面如下：
和从站地址类型对应主站发送和接收区
可看，S7－400主站和从站S7－300通信数据区的关系如下：
S7－400（主站）S7－300（从站）
QB0——————IB0
IB0——————QB0

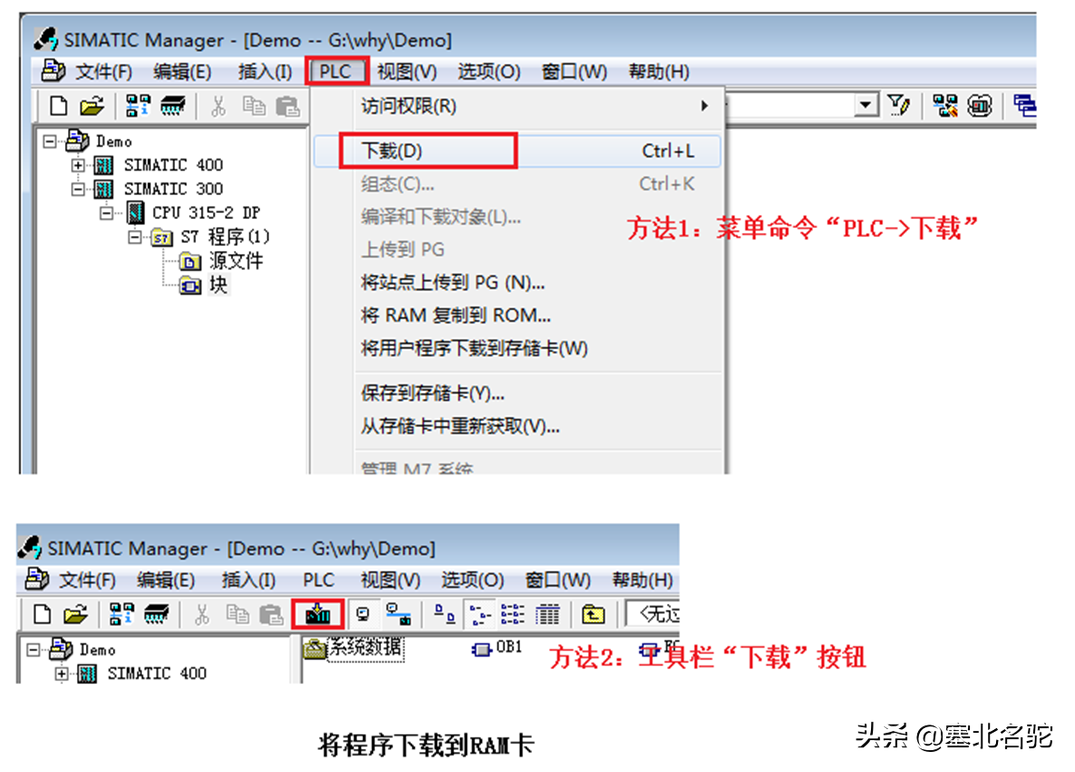

最后把组态好的编译存盘并下载到CPU中去，然后就可以在主站和从站中通过交换数据区分别读取对方的数据了。
