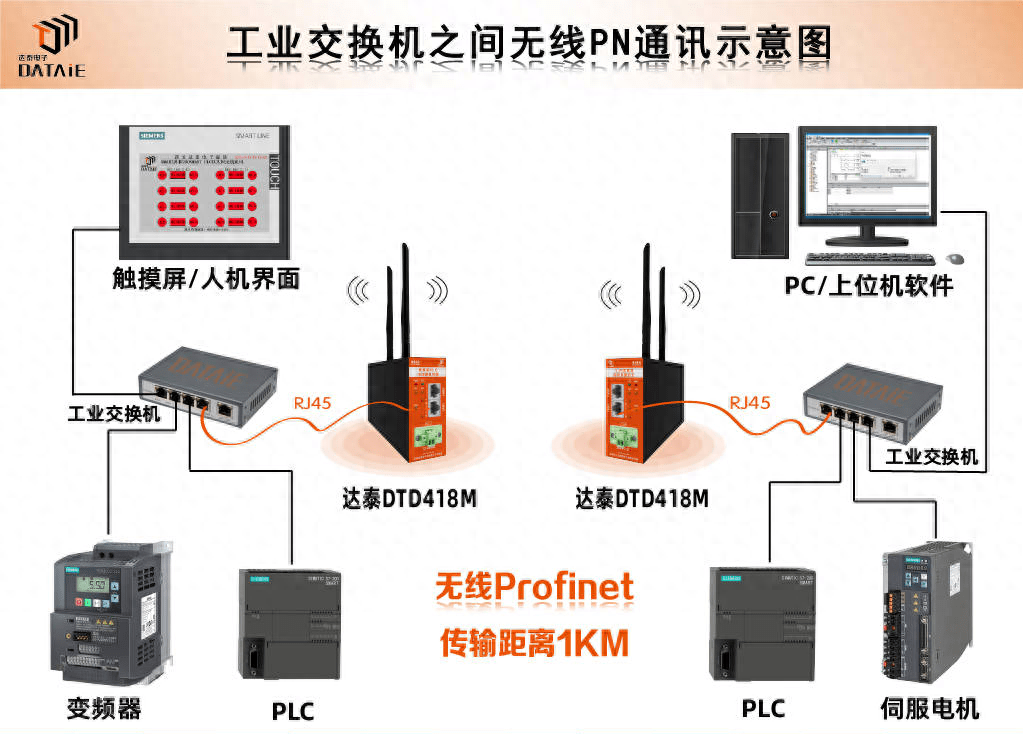

本次，我们以组态王、西门子触摸屏、两台交换机和2台西门子S7-200SMART为例，介绍上位机与多台PLC在Profinet协议下通过交换机建立自组网无线通信实现过程。在本方案中采用了西门子PLC无线通讯终端DTD418MB，作为实现无线通讯的硬件设备。我们无需更改网络参数和原有程序，也不必了解协议细节，通过DTD418MB，即可直接实现工业交换机之间无线以太网通讯。
测试设备与参数：
·西门子PLC型号：S7-200Smart×2台
·上位机：组态王6.55×1台
·西门子触摸屏：SMART700IEV3×1台
·工业交换机：DT4050×2台
·无线通讯终端：DTD418MB×4块
·主从关系：2主2从
·通讯接口：RJ45接口
·供电：12-24VDC
·通讯协议：Profinet协议
·传输距离：100米，1KM
接线方式：

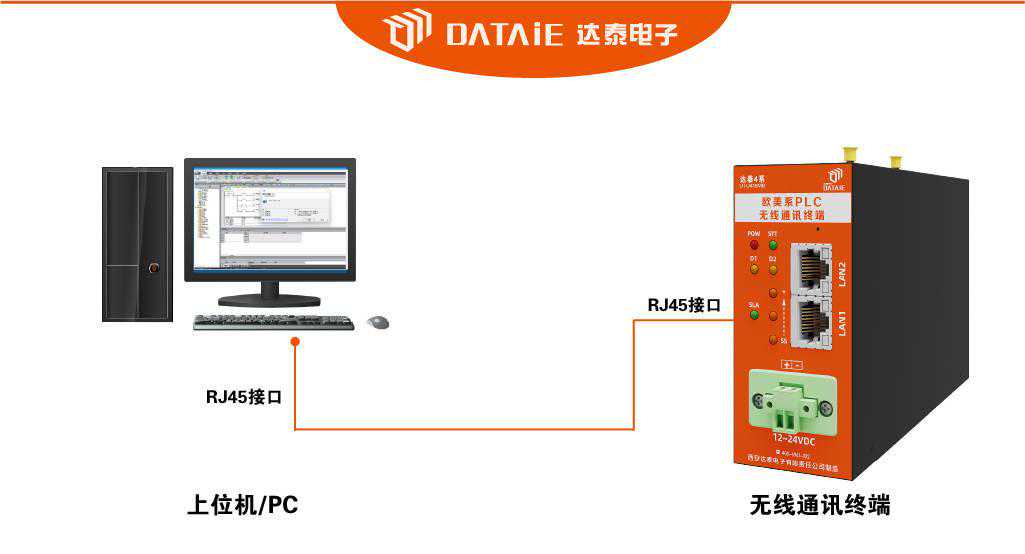

1.上位机与DTD418M接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。

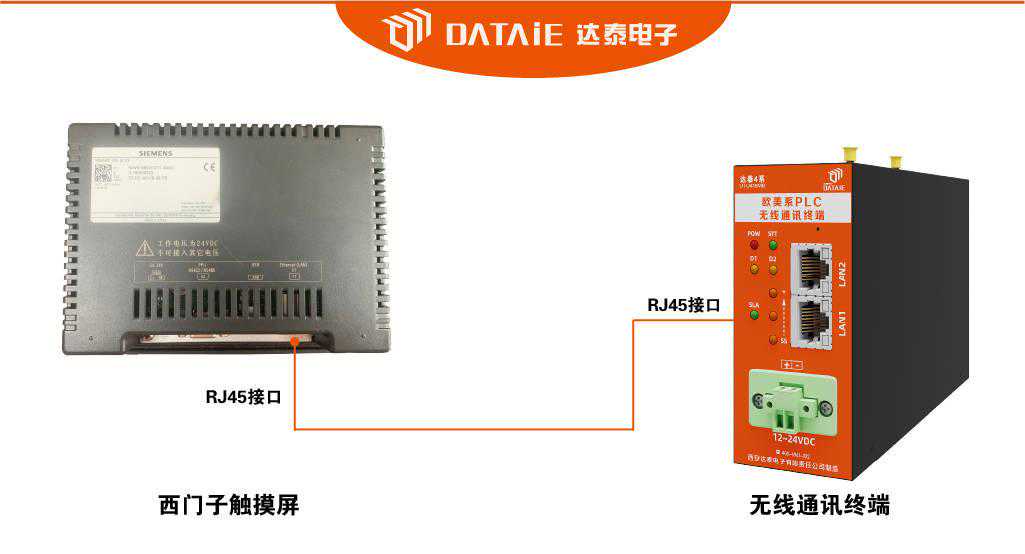

2.触摸屏与DTD418M接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入西门子触摸屏的RJ45接口。

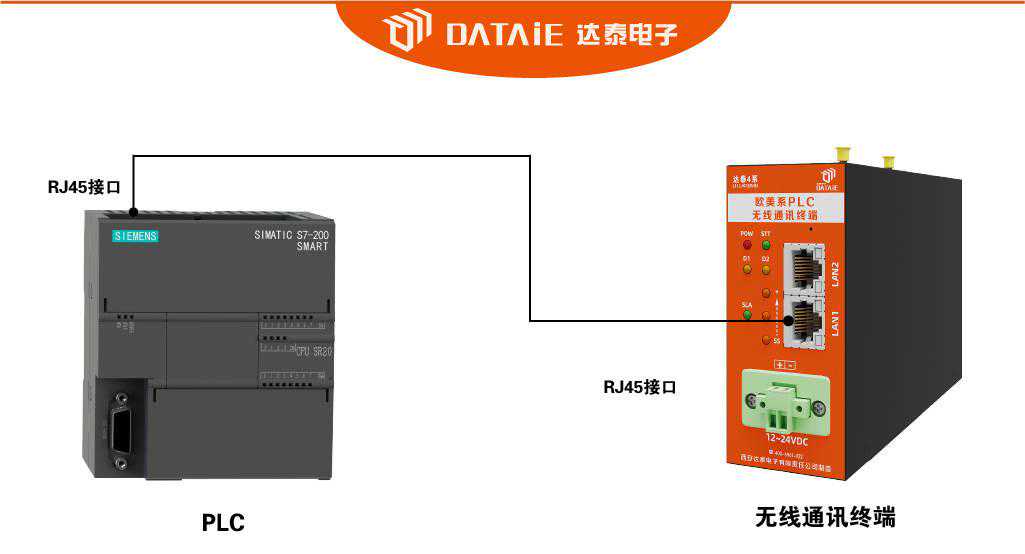

3.PLC与DTD418M接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

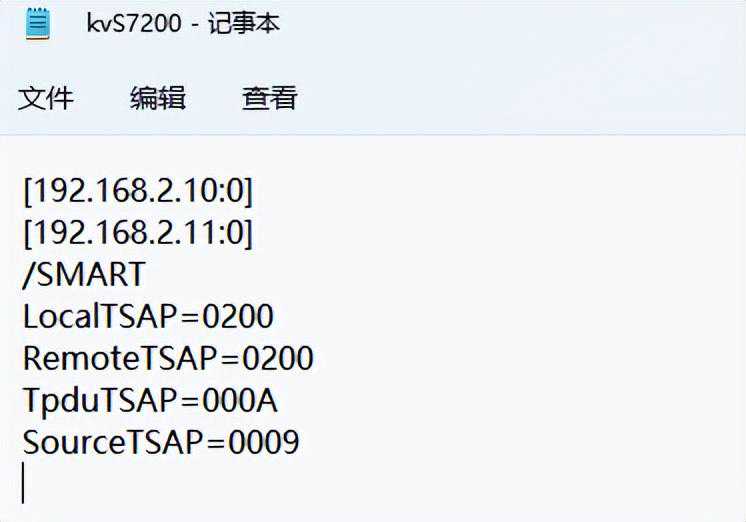

配置组态王TCP驱动文件：
打开相关文件夹——搜索文件，以记事本的方式打开——修改如下
其中的“192.168.2.10”是cpu的ip地址。如果有多台，应列出它们的ip地址。“0”表示CPU的槽号。注：S7-200TCP默认CPU槽号为0。

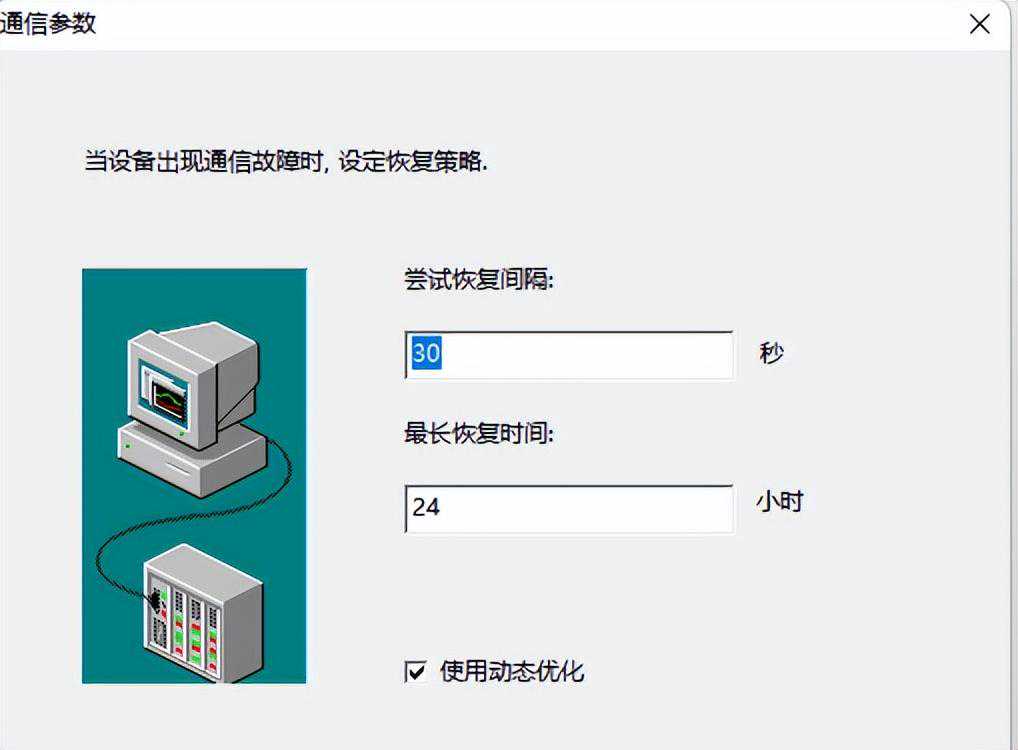

组态王配置
设置组态王画面：
数据词典—定义变量——画面—创建一个新画面——关联变量
触摸屏配置:
1.配置屏的选型

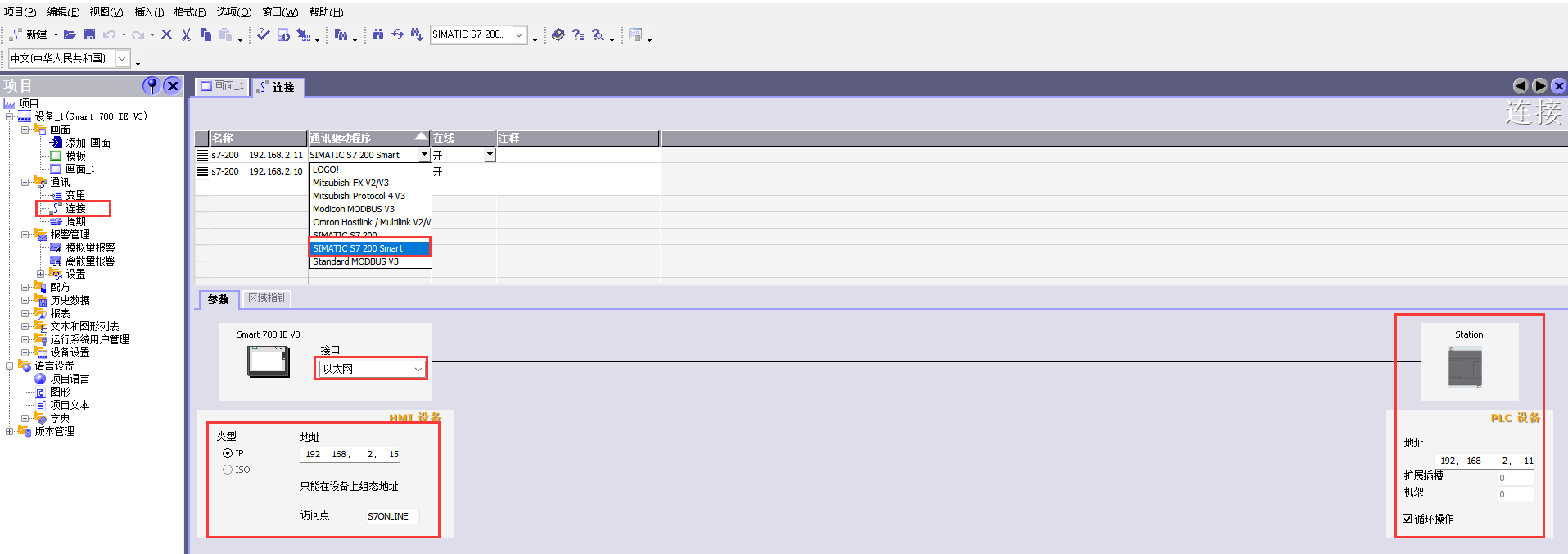

2.配置触摸屏和2台PLC连接

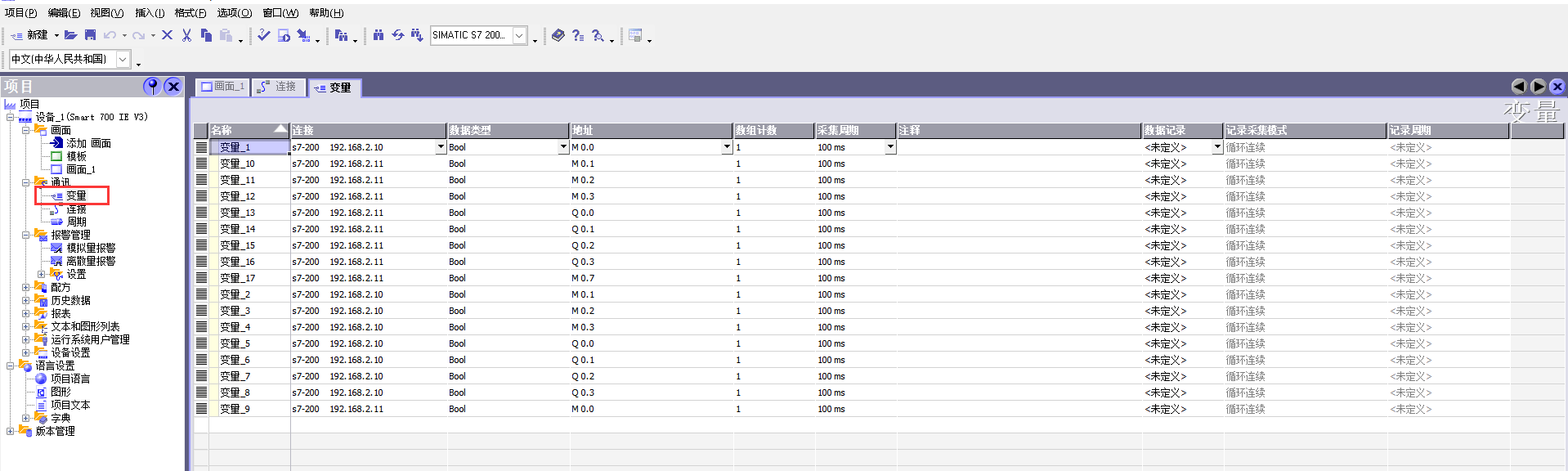

3.变量设置
将2台PLC的在这里设置为触摸屏“按钮”的变量，将2台PLC的在这里设置为触摸屏的“指示灯”变量。

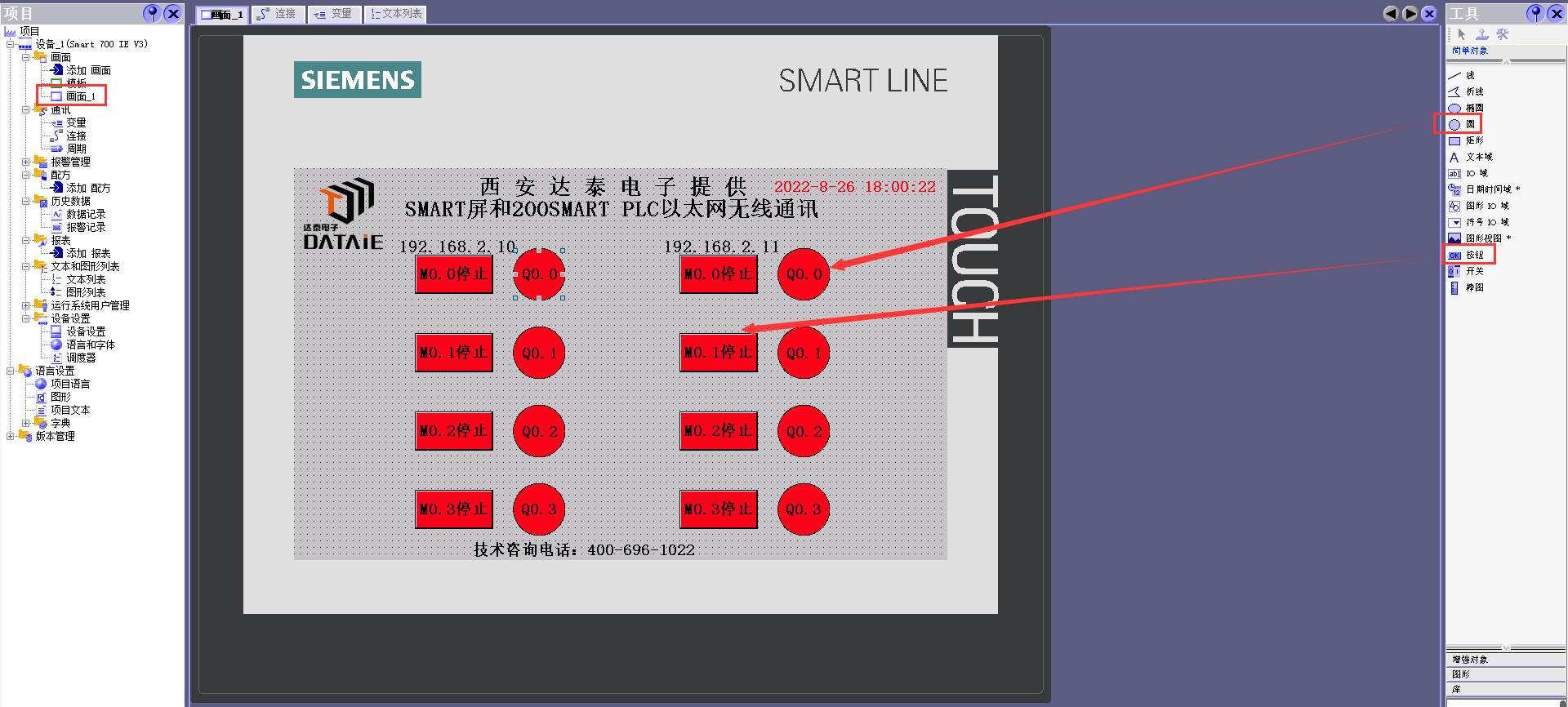

4.建立文本列表——新建画面设置

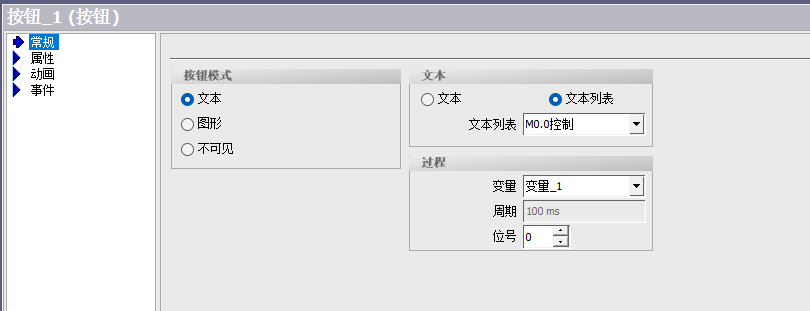

5.界面（按钮）的配置步骤：“常规”——“属性”——“动画”——“事件”

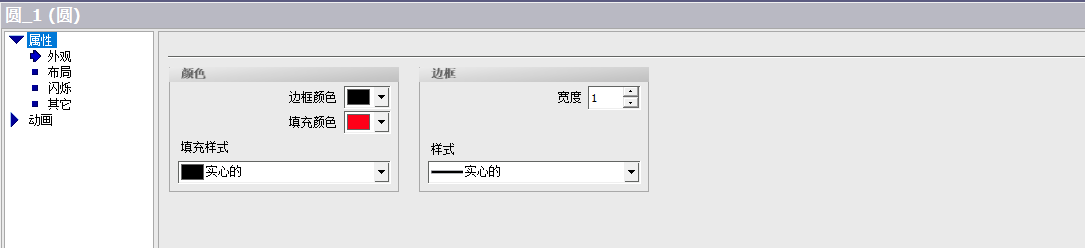

5.1.界面（指示灯）的配置步骤：“属性”——“外观”
6下载程序

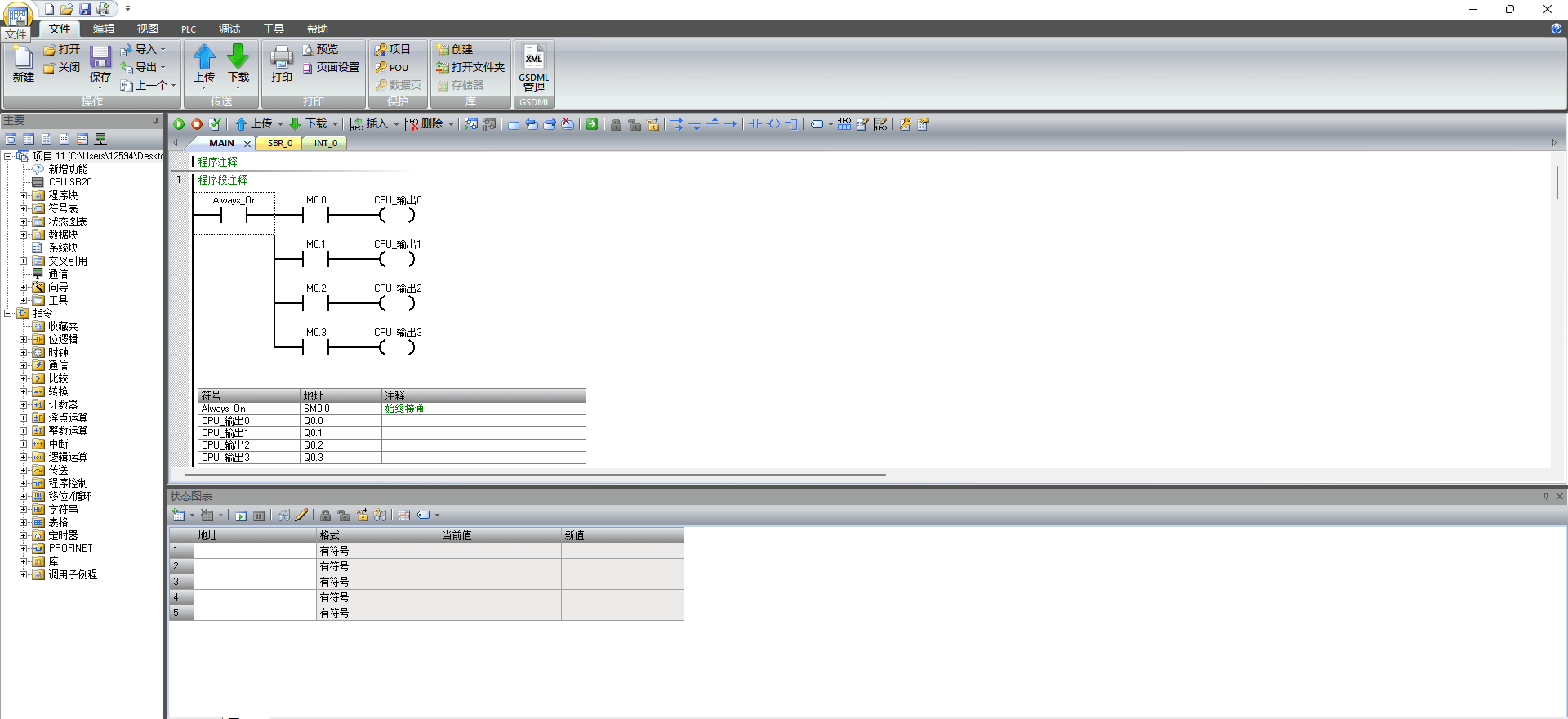

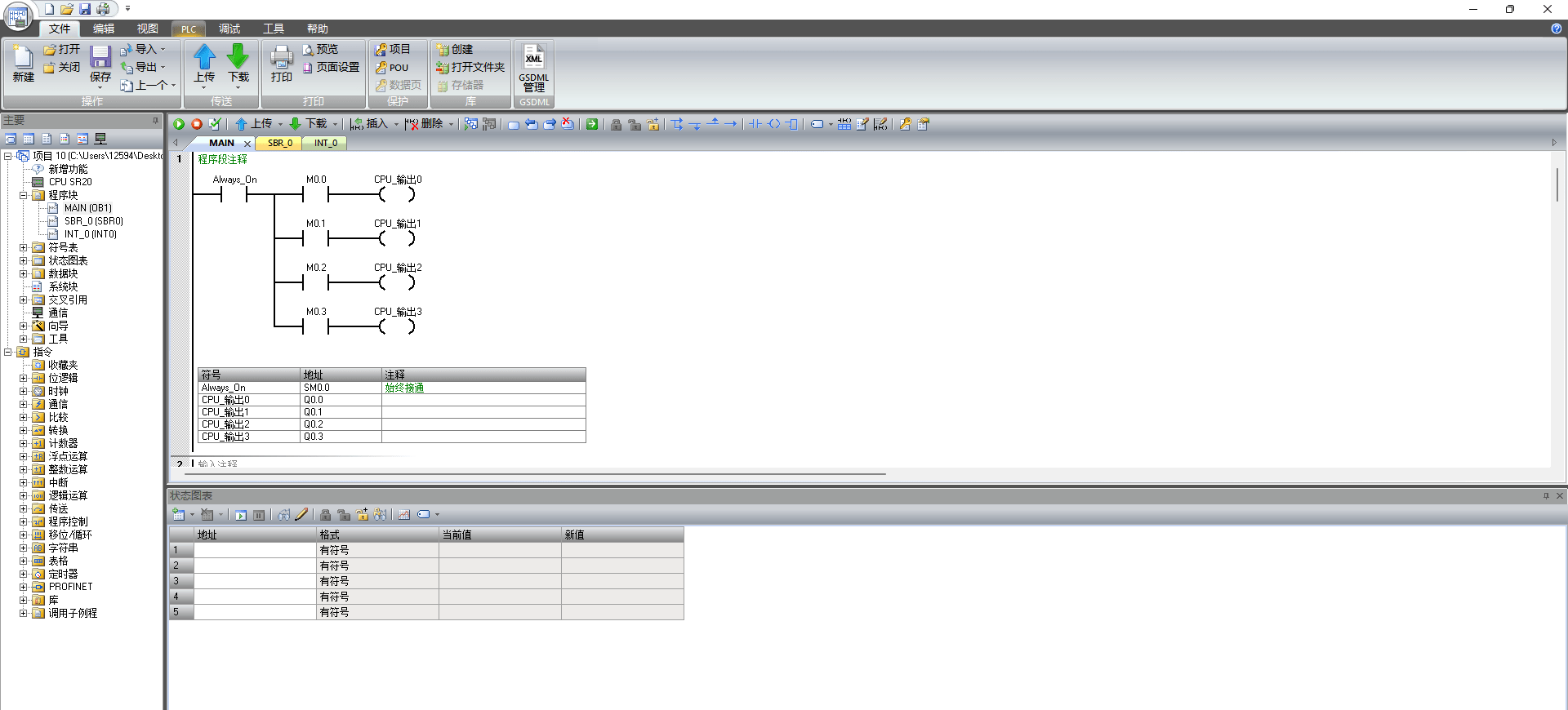

PLC程序的下载：
1.①号PLC设置
PLC设置IP地址：192.168.2.10程序配置是当有动作，将对应到输出此状态。
2.②号PLC设置
PLC设置IP地址：192.168.2.11程序配置说明：当有动作，将对应到输出此状态。
测试方法：
1.用组态王/触摸屏的M点按钮控制PLC对应的Q点，同时在组态王/触摸屏上监测Q点输出。
2.给PLC的I点输入信号，看组态王/触摸屏是否有监测到相应点的信号
