1、简述

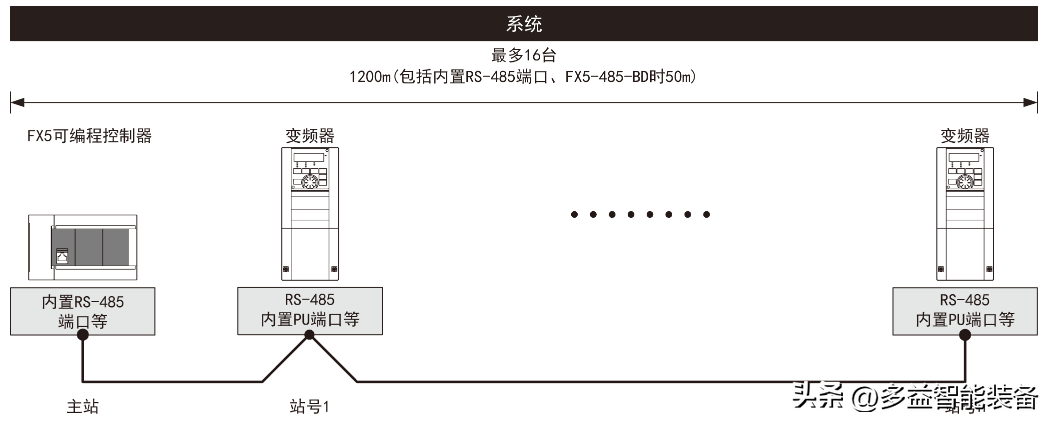

变频器通信功能，就是以RS-485通信方式连接FX5可编程控制器与变频器，最多可以对16台变频器进行运行监控、各种指令以及参数的读出/写入的功能。
可以对本公司产变频器FREQROL-F800/E800/A800/A800Plus/F700PJ/F700P/A700/E700/E700EX(无传感器伺服)/D700/V500系列进行链接。
可以执行变频器的运行监视、各种指令、参数的读出/写入。
总延长距离最长为1200m。(仅限由FX5-485ADP构成时)
2、接线方式

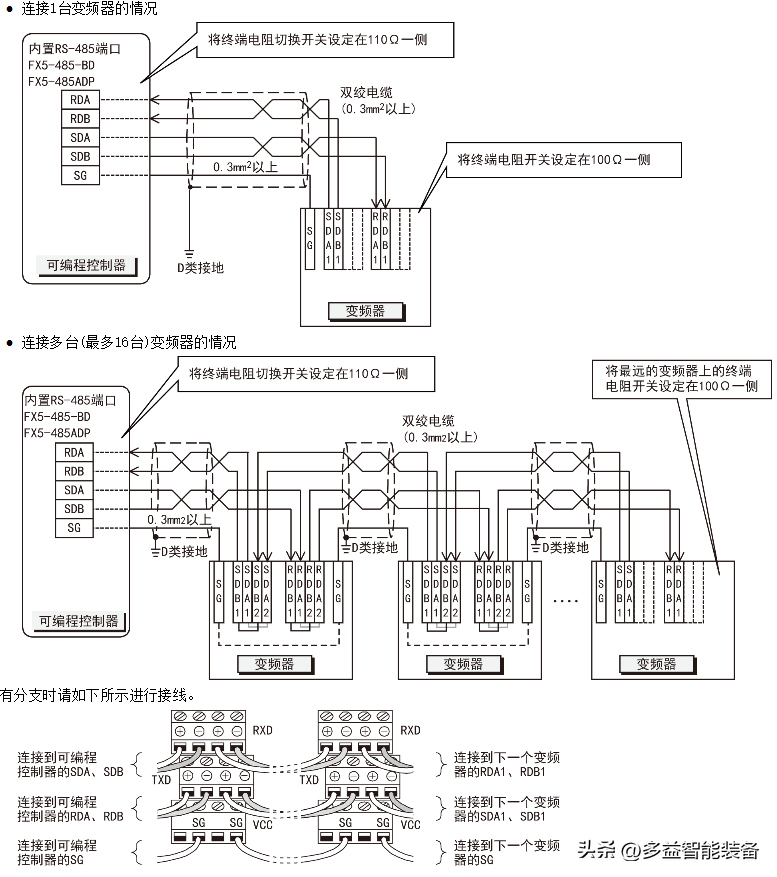

F800/A800/A800Plus/F700P/A700系列
E800/F700PJ/E700/E700EX/D700/V500系列
终端电阻的设定

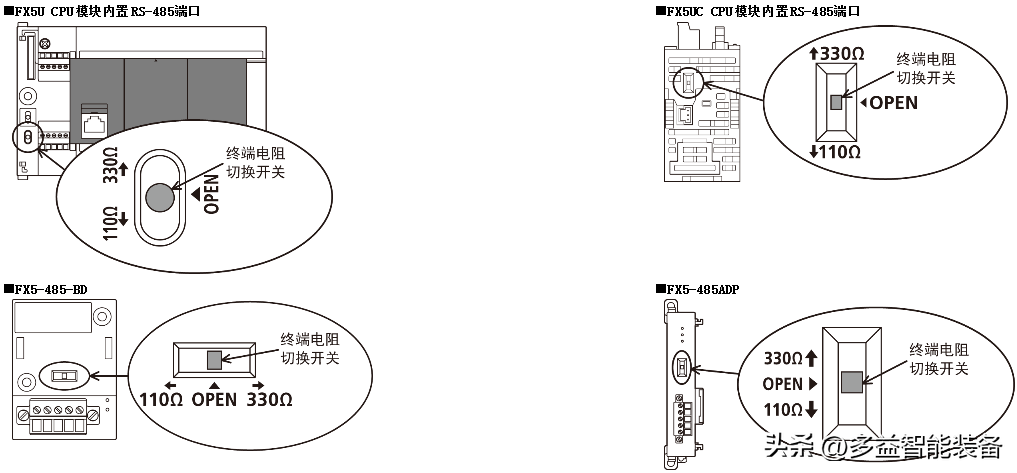

FX5可编程控制器一侧
内置RS-485端口、FX5-485-BD、FX5-485ADP中内置有终端电阻。
请用终端电阻切换开关设定为110Ω。

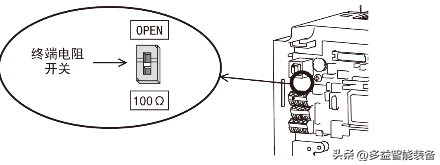

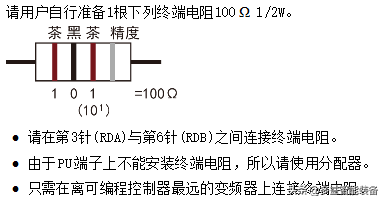

变频器一侧
内置RS-485端子

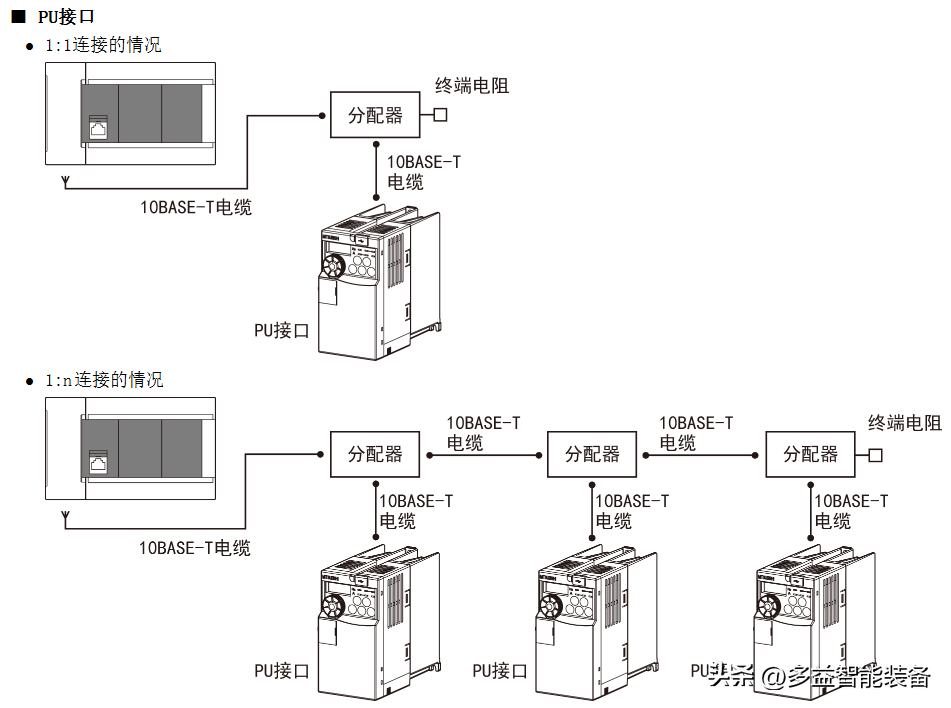

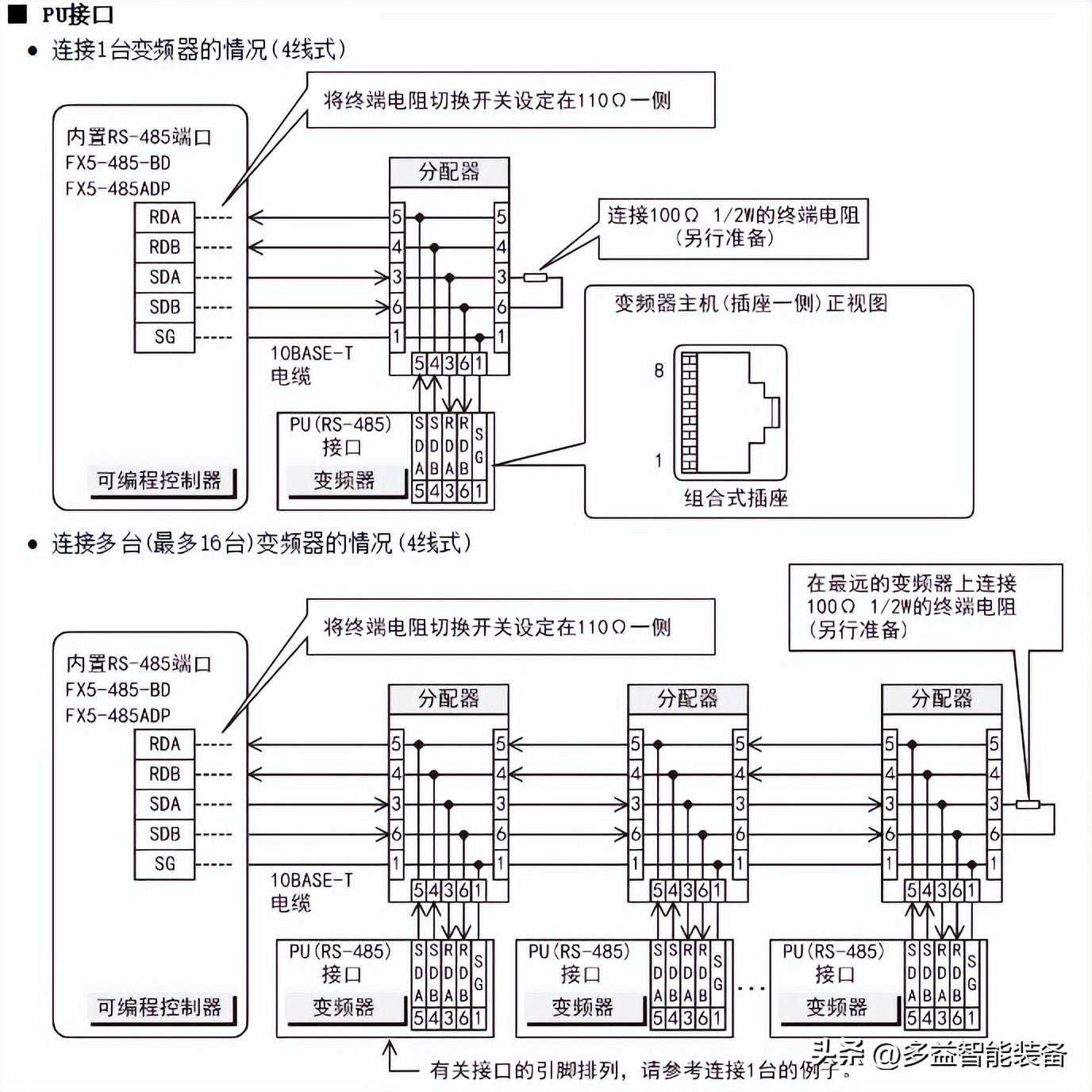

PU接口

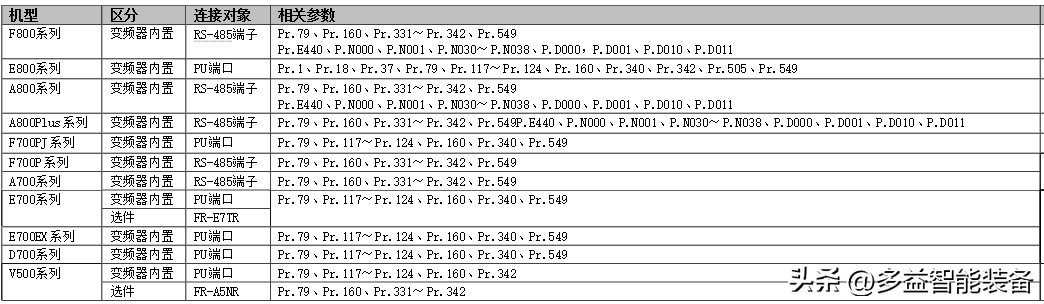

3、变频器参数设置

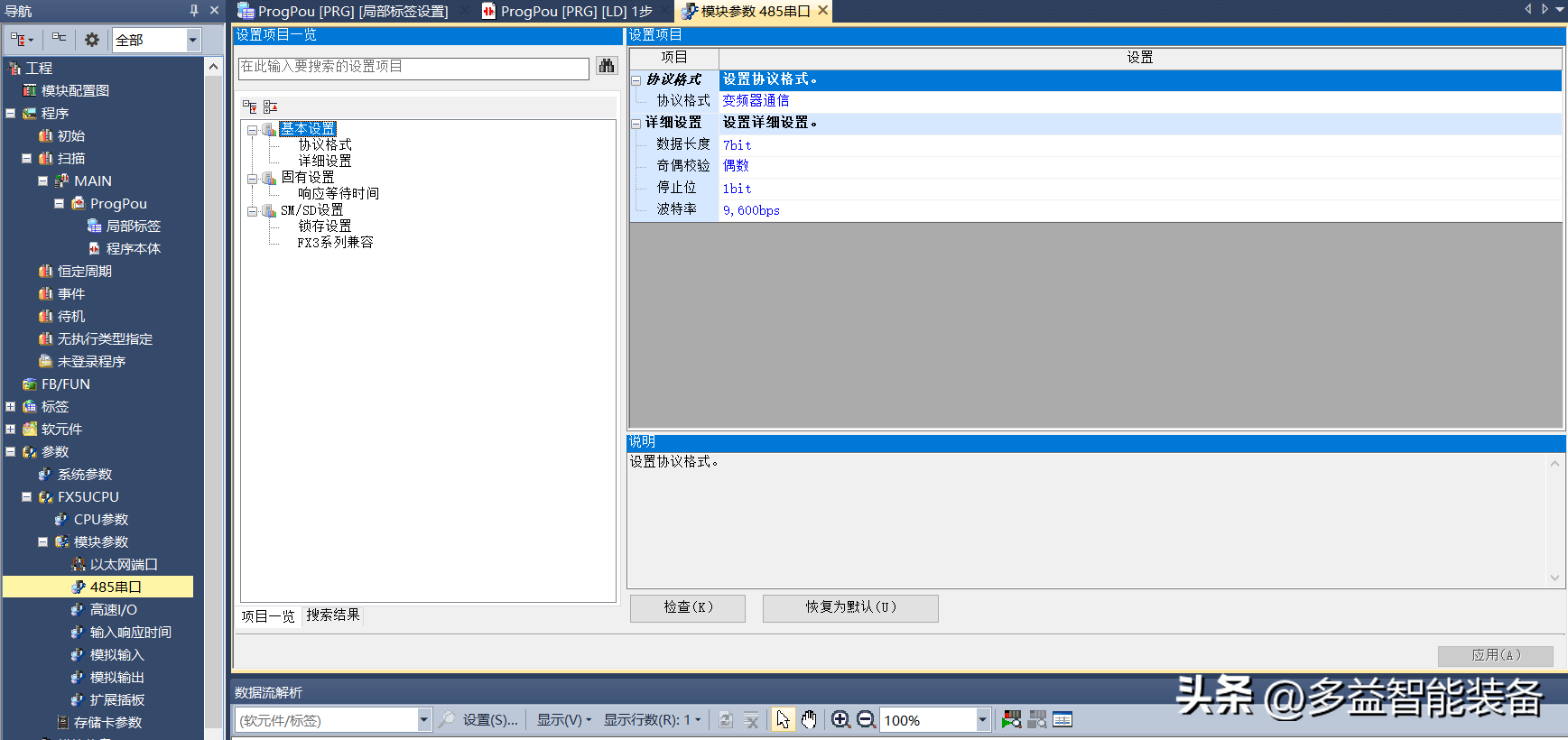

4、PLC参数设置-RS485端口设置
FX5通信设定是通过GXWorks3设定参数

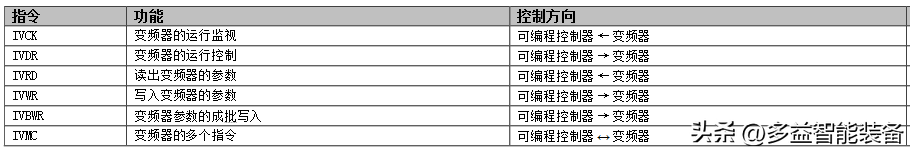

5、通信指令

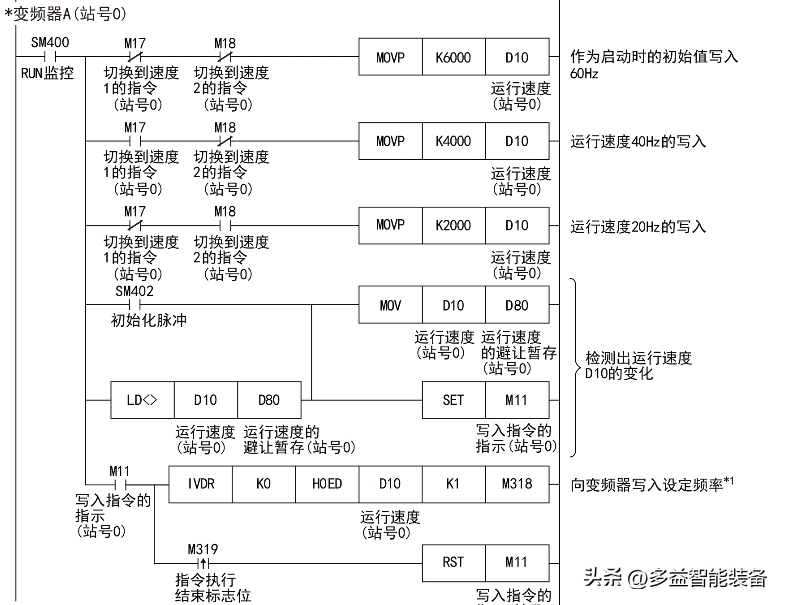

程序demo-通过顺控程序更改速度
M11（或M511）置ON后，向变频器A（或变频器B）写入保存在D10（或D510）的运行速度，写入完成后将M11（或M511）置OFF。
